外墻保溫是降低建筑能耗的重要措施，因材料老化、工程質量缺陷等引起的外墻保溫空鼓問題，不僅影響了城市的整體形象，對于過往行人也形成了安全隱患。文中結合某住宅小區房屋外墻保溫空鼓檢測實踐，論述了紅外熱像法在外墻空鼓現狀檢測中的應用原理及方法，通過檢測與調查，詳細分析了出現房屋外墻空鼓的主要因素，并提出了來相應修補建議，對于類似工程項目的處理有借鑒意義。

　　【關鍵詞】：外墻保溫，空鼓，紅外熱像，質量檢測，缺陷成因

　　一、檢測原理

　　一般建筑物的外墻面在一天中或一年中都會對因氣溫或太陽輻射熱的變化產生周期的溫度變化。建筑物的表面溫度將因墻面材料的比熱和熱傳導率的物理性質差異、表面形態及狀態的差異而有所變化，從而在墻體溫度場分布上產生差異。紅外熱成像法通過紅外熱像儀快速掃描探測建筑物外墻的溫度場分布，以二維熱像圖的形式表現物體表面的溫度場情況，并通過綜合處理分析，判斷是否存有缺陷。其優點是可以針對外墻進行非接觸的掃描，快速大面積的發現外墻飾面的紅外輻射異常，從而達到快速尋找外墻飾面質量病害區位置的目的。

　　所有物體都能發出熱輻射(紅外線)，理論上一個物體輻射出的紅外線決定于其溫度和輻射率，輻射率為100%的理想物體被稱為“黑體”，黑體發出的能量(光輻射強度)與波長的關系有：

　　基于上述原理，通過紅外掃描儀器可以將不同熱量的溫度轉化成熱能影像。在某些基本條件下，存在表面缺陷問題的外墻，例如面層空鼓、墻體裂縫、滲漏等，會產生不同的紅外熱輻射。使用儀器可以快速地掃描墻體表面，而有缺陷的地方會顯示不同的紅外熱輻射異常。

　　二、 檢測方法及結果判定

　　通過紅外熱像儀快速掃描探測建筑物外墻的溫度場分布，以二維熱像圖的形式表現物體表面的溫度場情況，并通過綜合處理分析，判斷是否存有缺陷。這種表現反映在紅外圖象上的特點是：一般在無干擾情況下，質量良好的外墻其紅外照片溫度色彩較為均勻，沒有明顯的相對色差區，而對存在質量缺陷問題的外墻(如空鼓)，紅外照片上通常就會表現出明顯的色差異常區。根據上述特征，借助計算機程序?qū)t外照片進行綜合處理，結合外觀調查實際情況綜合推測出外墻缺陷區的位置和范圍，檢測結果可為大樓工程維修處理提供參考。紅外圖像基本特征具體如下：

　　(1)相對某一外墻平面或某一區域，正常情況下可認為整個面層(所有相似面)發生的紅外輻射應是均勻一致的。反映在紅外圖像上，通過顏色的指示為：相應區域顏色是單一均勻的，不存在明顯的色差，即無明顯溫度色差異常區。

　　(2)相對某一外墻平面或某一區域，當非正常時，如表層存在空殼、嚴重風化、剝落等病害時，這些部位由于墻面層與墻體的熱導通性發生了改變，因此會存在相對與正常部位的紅外輻射異常。這種情況下，紅外熱能圖片上反映顏色(溫度場)非單一均勻，不同熱輻射條件的外墻表面對應不同的顏色區(溫度異常)。

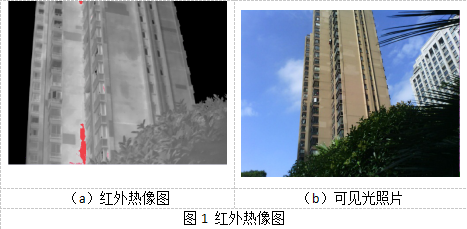

　　處理紅外熱能圖片上的顏色(溫度場)異常區，通過與數碼照片的比較分析，可以直觀明了地看到異常區在實際墻體的位置，綜合實際工程情況，可以對這些異常區域作出最終推測與評價。
