【摘要】火災會對建筑結構造成嚴重的損傷和破壞。對火災后建筑結構的安全性鑒定以及加固涉及火災溫度作用過程、溫度場分布、材料殘余強度、結構構件評級、災后結構承載能力驗算等內容。某多媒體有限公司廠房于2013年10月15日晚上發生火災，過火面積約2500平方米，部分構件變形嚴重，廠房檢測站組織技術人員赴現場進行了全面檢測并對檢測數據進行了整理，根據整理結果進行了理論計算，提出加固修復方案，zui后給出廠房火災后結構的技術鑒定結論，為以后類似結構的鑒定與加固提供了依據和參考。

　　為對某多媒體有限公司廠房火災后安全質量進行評定，并且為加固設計提供依據，該公司委托廠房檢測站進行火災后結構鑒定檢測。廠房檢測站接受委托后，對廠房相關資料進行了查閱，制定了較周詳?shù)臋z測方案，組織技術人員于2013年11月21日赴現場進行了檢測，隨后對現場檢測數據進行了整理分析，并根據整理結果進行了理論計算。為相關檢測提供參考。

　　1房屋建筑結構概況

　　1.1房屋建筑概況

　　某多媒體有限公司廠房建造于2005年，房屋結構為排架結構，整體成矩形，總面積約為2500㎡，基本上整個廠房受火。東西向總長度為約60.24米，南北向總長度約為36.24米，建筑總高9m。房屋立面有一定的變化，東西向分10跨，南北向分2跨。現階段，廠房主要用途為裝配車間。房屋東西兩側設有大門。屋頂采用鋼結構，柱子為混凝土結構。

　　1.2房屋結構概況

　　某多媒體有限公司廠房為排架結構，梁、柱截面型式主要為矩形。建筑物基礎采用柱下條形基礎，下鋪100厚C10素混凝土。上部排架混凝土設計強度等級為C25。該建筑框架柱截面尺寸主要為400mm×500mm，鋼筋主要采用HPB235級鋼，HRB335級鋼。

　　2火災影響調查

　　2.1火災規模

　　為了解火災后的結構受損情況，檢測人員對某多媒體有限公司廠房內外的受火區域均進行了踏勘與檢測。

　　從火災現場的實際情況分析，火災zui早發生在一層1~4軸/A~D軸間的區域。某多媒體有限公司廠房車間堆放了大量的塑料制品，這些屬于易燃物，房屋高度較高，空氣易于流動，火勢得以迅速擴展和蔓延?；馂?zāi)發生于2013年10月15日晚上，受火時間為兩個半小時，廠房受火區域排架構件存在不同程度的損傷，受火部位構件一部分被熏黑，部分構件表面變紅，大部分構件表面燒成土黃色或灰白色，構件表面出現粗裂紋，少量構件發現鋼筋外露現象。軸線1~10/A-D鋼結構屋蓋因受火影響，嚴重變形。


　　2.2混凝土結構火災后鑒定評級

　　對房屋結構構件進行詳細的勘察。根據《火災后建筑結構鑒定標準》

　?。–ECS252:2009）對構件的損傷分為如下?lián)p傷等級：Ⅱa級、Ⅱb級、Ⅲ級、Ⅳ級，詳見規范《火災后建筑結構鑒定標準》（CECS252:2009）第6.1.2節。

　　房屋混凝土構件受火部分存在不同程度的損傷，A軸中第2軸至第5軸混凝土柱受損程度zui嚴重，大面積被燒光，呈現土黃色或灰白色，有比較明顯的粗裂縫網，露筋多于一根，評級為Ⅳ級；A軸至D軸其余混凝土柱受損程度次之，局部燒光，呈現粉紅色，表面有輕微裂縫網，部分混凝土脫落，評級大多為Ⅱ級，Ⅲ級；E軸至H軸混凝土柱受損程度較輕，有部分油煙并被黑色覆蓋，全部評級為Ⅱa。。

　　2.3鋼結構火災后鑒定評級

　　鋼結構房屋火災受損程度綜合評定則主要依據結構的變形狀態來評定，評級原則為：

　　1）Ⅰ級構件。燒傷輕微，僅防護層和耐火覆蓋材料損傷，外觀基本保持原樣，構件油漆完好，承載能力（R/(V0S）≥1.0)滿足規范要求，其中：R為構件承受作用效應的能力，V0為構件的作用效應，S為承載力；

　　2）Ⅱ級構件。防火涂裝或防火保護層開裂但無脫落，構件略有變形（局部彎曲、扭曲等），構件表面溫度達400℃~500℃，沒有明顯降低構件承載能力的缺陷和損傷，變形在規范要求以內（承載能力（R/(V0S）

　　≥0.8），個別連接螺栓松動；

　　3）Ⅲ級構件。不合格，防腐涂裝碳化，防火涂裝或防火保護層局部范圍脫落，構件有明顯變形，構件表面溫度達500℃~600℃，已產生嚴重影響構件承載能力的缺陷和損傷，如鋼梁柱扭曲變形，側向彎曲，剛梁下?lián)铣^規范要求（承載能力R/(V0S）<0.8)，螺栓松動，有滑移，受拉區連接板之間脫開；

　　4）Ⅳ級構件。涂裝與防火保護層大面積損壞，構件有嚴重殘余變形或撕裂，嚴重局部屈曲或扭曲，焊縫撕裂，螺栓有彎曲變形，螺栓斷裂脫落，表面溫度大于600℃。

　　房屋屋面板為鋼結構屋面，其中1~9/A~D的屋面板和鋼梁損壞程度均為Ⅳ級，屬于嚴重變形，應當拆除更換；1~12/D~H的屋面板損壞程度為Ⅲ級，建議拆除更換。而1~8/D~H鋼梁損壞程度為Ⅱb，而8~11/D~H鋼梁損壞程度為Ⅱa級，均建議對其進行加固。1~9/A~D的屋面檁條，斜支撐，拉桿等鋼構件受損程度評級為Ⅳ級，屬于嚴重變形，應當拆除更換；1~12/D~H的屋面檁條，斜支撐，拉桿等鋼構件受損程度評級為Ⅲ級，建議拆除更換。

　　2.4火災后建筑物的傾斜情況

　　采用光學經緯儀，按照變形測量中經緯儀投點法的有關規定，測定受火zui嚴重的框架柱頂點相應底部的偏移值以及建筑物棱線的傾斜量，廠房傾斜的結果如表3-4和所示。從圖中可以看出：框架柱未出現明顯傾斜，向南方向的zui大傾斜率為4.4&permil;(D/7)，向東方向的zui大傾斜率為2.2&permil;(A/9)、向北方向的zui大傾斜率為3.3&permil;(D/11)、向西方向的zui大傾斜率為2.3&permil;(D/3)，結果表明框架柱傾斜率較小，符合要求，火災未對結構傾斜造成較大影響。

　　3.結構材料強度狀況

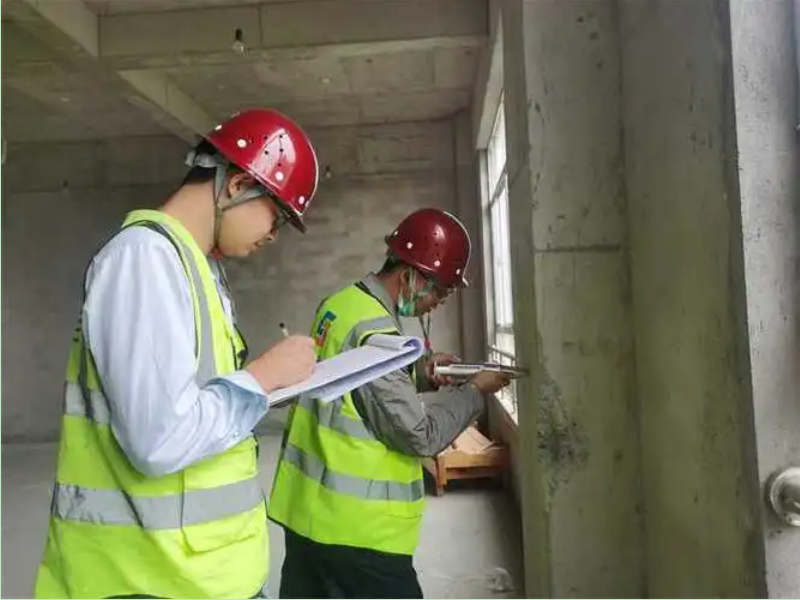

　　回彈檢測采用ZC3-A型砼回彈儀，具體操作過程按照《回彈法檢測混凝土抗壓強度技術規程（JGJ/T23-2011）》進行。根據火災后混凝土損傷的特點進行修正，強度測試評定按照受火情況選取不同區域、不同構件部位進行評定。

　　4.加固處理方案

　　通過對某多媒體有限公司廠房火災后樓面結構材料強度測試和驗算，現建議的加固方案如下：

　　1．混凝土柱宜采取如下措施：

　　1）對于Ⅳ級柱建議拆除，并在原位置新建柱子替換；

　　2）對于Ⅲ級柱建議鑿除受損混凝土，厚度不宜小于50mm，然后采用高強灌漿料或細石混凝土回補，并粘貼碳纖維方式加固；

　　3）對于Ⅱb級柱建議進行表面處理后，采用粘貼碳纖維方式或外包鋼加固；

　　4）對于Ⅱa級柱可不采取加固措施，或結合構件耐久性采取相應措施。

　　2．混凝土連梁宜采取如下措施：

　　對于Ⅱa級連梁可不采取加固措施，或結合構件耐久性采取相應措施。

　　3．鋼結構屋蓋（屋面檁條，拉桿，斜支撐）等鋼構件受損程度為Ⅲ，Ⅳ級部分需替換更新，使用強度和耐久性均較好的鋼構件進行替換使用。

　　4．鋼結構屋蓋鋼梁受火部分，對于受損程度為Ⅱa，Ⅱb級的鋼梁，結合構件耐久性采取相應措施；對于受損程度為Ⅳ級的部分鋼梁，需替換更新。

　　5．上述加固應結合提高承載力、加強耐久性措施等方面綜合考慮，并應由具備專業資質的單位設計和施工。

　　從回彈法檢測的數據來看，受火區域外層混凝土強度明顯下降。


　　5.檢測結論

　　對某多媒體有限公司廠房的火災調查和檢測分析，可得如下結論：

　　1.經過對火災現場調查，并結合回彈法和混凝土受火損傷推定程序，某多媒體有限公司廠房嚴重受損傷區zui高溫度普遍在800℃以上，局部嚴重?fù)p傷區zui高溫度達到1000℃以上，持續時間約兩個半小時；

　　2.采用J2光學經緯儀對該廠房柱的傾斜進行了測量，該廠房的柱子zui大傾斜率為4.4&permil;，變形較小，在規范允許的范圍；

　　3.房屋受火區域混凝土構件存在不同程度的損傷，混凝土受火部位構件少部分被熏黑，大部分構件表面變紅甚至灰白，少部分構件表面出現粗裂紋，個別發現鋼筋外露現象。一部分混凝土柱構件可評為Ⅲ級和Ⅳ級，大量構件損傷較輕，評為Ⅱa，Ⅱb級，混凝土連梁可評為Ⅱa級；

　　4.軸線1至軸線9與軸線A至軸線D所圍成的部分鋼結構屋蓋（屋面檁條，，拉桿，支撐等鋼構件）受火特別嚴重，評為Ⅳ級，變形明顯，必須立即拆除更新；軸線1至軸線11與軸線D至軸線H所圍成的部分鋼結構屋蓋（屋面檁條，支撐拉桿等鋼構件）受火嚴重，評為Ⅲ級，建議拆除更新；

　　5.軸線1至軸線9與軸線A至軸線D所圍成的部分鋼梁和2/D~H，3/D~H，

　　4/D~H受火程度特別嚴重，評為Ⅳ級，必須立即拆除更新；其余部分鋼梁受火程度較輕，不影響安全性使用，可評為Ⅱa，Ⅱb級；

　　6.采用回彈法對房屋混凝土構件進行強度測試，結果表明：梁、柱表面普遍存在損傷，混凝土強度有下降，受火程度不同的構件，強度下降程度不一，其中A軸的2~5軸柱子混凝土強度zui低；

　　7.綜合考慮，某多媒體有限公司廠房火災后混凝土整體結構基本完整，但屋面鋼結構部分變形嚴重，承載力喪失，應當馬上拆除替換。按本報告加固建議進行加固后，使其達到原來的設計水平，滿足安全使用要求，可作為廠房繼續使用。
