文章出處:網(wǎng)絡(luò)????作者:酋順房屋鑒定所????時(shí)間:2019-12-16 14:21:10????點(diǎn)擊:38
【摘要】上海XXX家具制造有限公司發(fā)生火災(zāi),造成一期廠房1和一期廠房2房屋部分受損。為了解火災(zāi)對(duì)房屋結(jié)構(gòu)造成的影響,故需對(duì)該結(jié)構(gòu)進(jìn)行一次嚴(yán)格的檢測和安全性評(píng)定。
1、檢測概述
2012年10月10日,上海XXX家具制造有限公司發(fā)生火災(zāi),造成一期廠房1和一期廠房2房屋部分受損。過火面積約8000平方米,火災(zāi)造成廠區(qū)內(nèi)部分建筑燒毀燒損,成品倉庫內(nèi)存放的家具等物品基本燒毀。未造成人員傷亡。起火原因?yàn)橥姞顟B(tài)的電氣線路短路起火,起火部位位于上海XXX家具制造有限公司成品倉庫三樓七號(hào)庫內(nèi)東北側(cè)。
經(jīng)現(xiàn)場調(diào)查,擴(kuò)建廠房系后加建,均為輕鋼結(jié)構(gòu),耐火等級(jí)低,建筑之間設(shè)置通廊,未設(shè)置有效防火隔斷,火勢從起火點(diǎn)通過通廊蔓延至一期廠房1各層、和一期廠房2的二層。
根據(jù)現(xiàn)場調(diào)查情況,一期廠房1一層~二層均存在過火痕跡,具體情況如下:一層大部分區(qū)域燃燒嚴(yán)重,混凝土構(gòu)件普遍存在表面顏色發(fā)黃,混凝土開裂、保護(hù)層脫落以及混凝土爆裂、鋼筋外露等現(xiàn)象,大部分混凝土柱敲擊聲音發(fā)悶或較悶。軸9~13×A~E區(qū)域內(nèi)燃燒zui為嚴(yán)重,個(gè)別柱(軸11×A等)約1/3混凝土已經(jīng)脫落,鋼筋外露,基本評(píng)定該區(qū)域火場溫度約為700~800℃。軸20~23×A~C區(qū)域遠(yuǎn)離燃燒中心區(qū)域,熱量外散較快,燃火溫度較中心區(qū)域低,混凝土表面呈淺灰色,并出現(xiàn)細(xì)微開裂現(xiàn)象,且錘擊混凝土表面聲音響亮,基本評(píng)定該區(qū)域火場溫度約為300~500℃。除上述區(qū)域以外,其余混凝土構(gòu)件表面出現(xiàn)土黃色或灰白色,混凝土表面出現(xiàn)開裂、混凝土脫落等現(xiàn)象,且錘擊混凝土表面聲音較悶,基本評(píng)定該區(qū)域火場溫度約為500~700℃。一層外墻為多孔磚墻,墻體出現(xiàn)表面粉刷脫落,斜向貫穿裂縫等現(xiàn)象。二層大部分區(qū)域燃燒嚴(yán)重,混凝土構(gòu)件普遍存在表面顏色發(fā)黃,混凝土開裂、保護(hù)層脫落以及混凝土爆裂、鋼筋外露等現(xiàn)象,部分混凝土柱敲擊聲音發(fā)悶或較悶。其中軸9~13×A~E區(qū)域內(nèi)燃燒zui為嚴(yán)重,基本評(píng)定該區(qū)域火場溫度約為700~800℃。軸19~23×A~E區(qū)域由于熱量外散的關(guān)系,燃火溫度較中心區(qū)域低,混凝土表面呈淺灰色,混凝土表面呈現(xiàn)細(xì)微開裂現(xiàn)象,錘擊柱表面聲音響亮,基本評(píng)定該區(qū)域火場溫度約為300~500℃。除上述區(qū)域以外,混凝土構(gòu)件表面顏色呈土黃色,混凝土敲擊聲音較悶,表面出現(xiàn)開裂等現(xiàn)象,區(qū)域火場溫度約為500~700℃。
一期廠房2底層未過火;二層的輕鋼屋架全部燒毀變形塌落,其中心區(qū)域燃燒較嚴(yán)重,即軸2-2~2-5×G~m、2-5~2-10×F~K及2-10~2-12×H~K混凝土柱、梁(屋面)表面顏色呈黃色,存在混凝土保護(hù)層開裂,保護(hù)層脫落甚至部分柱頂有露筋,爆裂現(xiàn)象,錘擊梁、柱表面聲音發(fā)悶;混凝土樓板面層起拱開裂,該區(qū)域火場溫度約為500~700℃。除了以上中心區(qū)域外,其他區(qū)域因?yàn)闊崃客馍⒌年P(guān)系,燃火溫度較中心部位低,混凝土柱表面呈灰青、淺灰、淺紅色,存在少量細(xì)微開裂及保護(hù)層脫落現(xiàn)象,錘擊柱表面聲音響亮;填充墻普遍燒至粉刷層脫落,另外,墻面消防栓燒至變形。該區(qū)域火場溫度約為<500℃。
2、房屋建筑及結(jié)構(gòu)情況
一期廠房1為一幢兩層廠房,建筑平面為矩形,東西長96.24m,南北寬30.24m;房屋軸線尺寸為5.725m×7.5m、6.0m×7.5m,房屋一層層高4.5m,二層層高4.5m,加建層高4m~6.5m(注:邊跨至屋脊),室內(nèi)外高差0.3m。房屋總建筑面積約8000㎡,建筑平面示意圖見圖1。房屋主體結(jié)構(gòu)為多層混凝土框架結(jié)構(gòu),抗震等級(jí)為三級(jí)。樓面板,屋面板均為現(xiàn)澆板,板厚120mm。混凝土強(qiáng)度等級(jí)為C25。軸14~15之間設(shè)置結(jié)構(gòu)縫。±0.000以上采用加氣混凝土砌塊、m7.5混合砂漿砌筑。房屋基礎(chǔ)為柱下條形基礎(chǔ),基底寬度1.8m~2.5m,基礎(chǔ)埋深-1.8m,墊層為100厚素混凝土。
一期廠房2為兩層廠房,建筑平面為矩形,東西長72.48m,南北寬36.48m,房屋一層層高4.5m,二層層高4.5m。房屋總建筑面積5470㎡。一期廠房1和2建造于2005年,抗震設(shè)防烈度為七度,場地類別為Ⅳ類,三級(jí)框架,原始設(shè)計(jì)資料基本齊全。其中一期廠房1平面形式呈矩形,總長96.24m,總寬30.24m,建筑面積8033㎡,現(xiàn)為三層框架結(jié)構(gòu),一至三層層高分別為4.5m、4.5m和4m,屋頂高度13.0m。采用柱下條形基礎(chǔ),地基土為粉質(zhì)粘土,基礎(chǔ)埋深1.8m。采用現(xiàn)澆樓屋蓋,三層局部加建輕鋼屋蓋。屋面采用剛性防水層。一期廠房2平面形式呈矩形,總長72.48m,總寬36.48m,建筑面積5299㎡,現(xiàn)為二層框架結(jié)構(gòu),層高為4.5m,屋頂高度9.0m。采用柱下條形基礎(chǔ),地基土為粉質(zhì)粘土,基礎(chǔ)埋深1.8m。采用現(xiàn)澆樓屋蓋,屋面采用剛性防水層。
2.1房屋的傾斜檢測
根據(jù)建筑物周邊實(shí)際情況,現(xiàn)場采用TCR1202型全站儀對(duì)房屋周邊能觀測到的外墻角部豎向傾斜進(jìn)行了測量。測量結(jié)果表明,一期廠房1、2各測點(diǎn)傾斜率均小于現(xiàn)行國家標(biāo)準(zhǔn)《建筑地基基礎(chǔ)設(shè)計(jì)規(guī)范》(GB50007-2011)的限值4‰。
2.2構(gòu)件變形測量
采用水準(zhǔn)儀對(duì)所檢測房屋的火宅區(qū)域混凝土框架梁進(jìn)行梁撓度測量,根據(jù)
《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(GB50010-2010)及《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)對(duì)其進(jìn)行評(píng)定,一期廠房1二層梁10/B~C、11/B~C、11/D~E、16/D~E、
20/A~B、21/B~C,屋面梁8/D~E、18/D~E撓度大于《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》
?。℅B50007-2010)規(guī)定的允許撓度[δ],而小于2[δ]超出限值,評(píng)定為Ⅱb級(jí),即火災(zāi)后梁發(fā)生變形。
2.3房屋損傷狀況的檢測

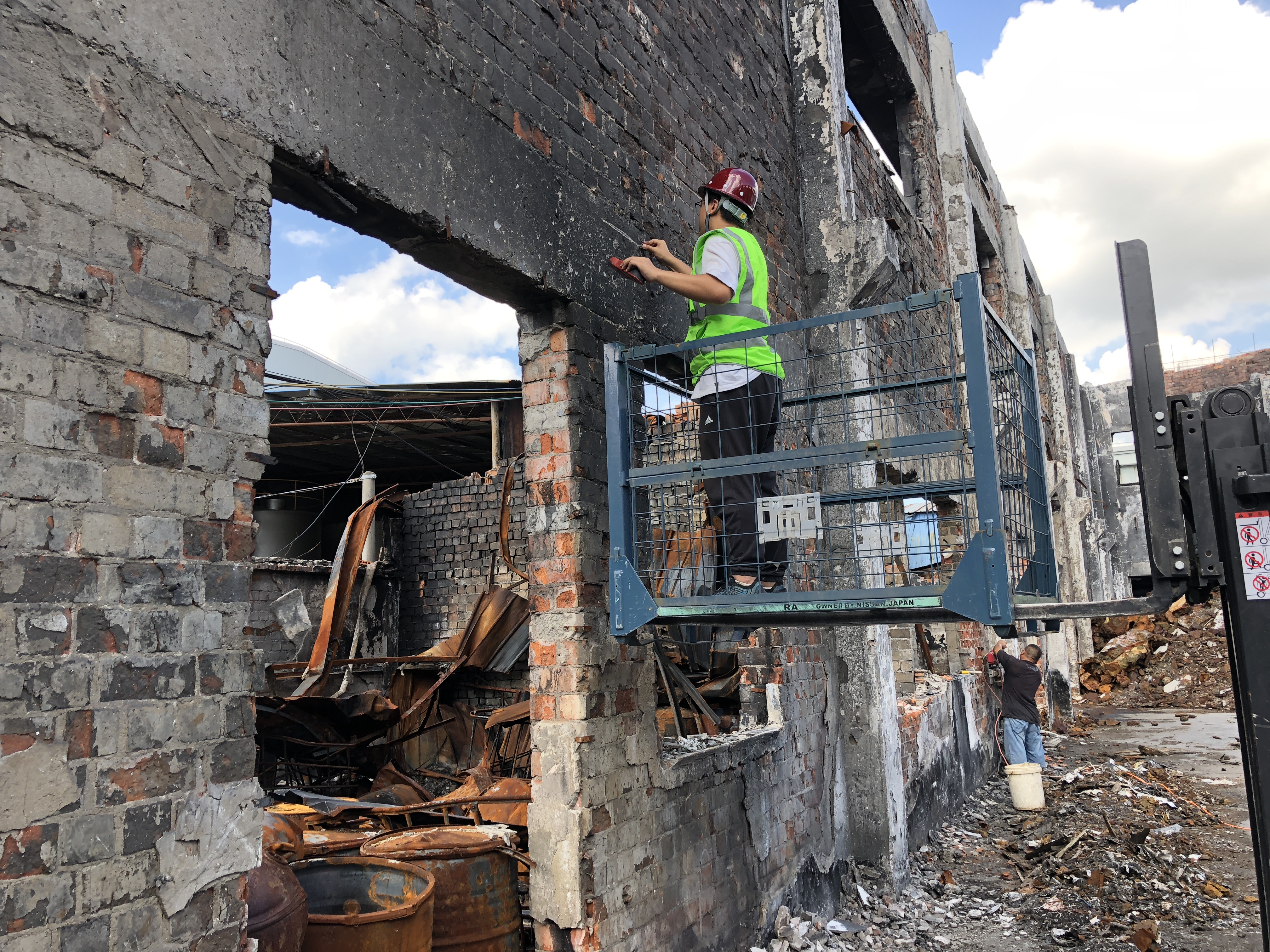

對(duì)廠房結(jié)構(gòu)構(gòu)件的損傷情況進(jìn)行全面檢測調(diào)查,所有鋼結(jié)構(gòu)構(gòu)件均燒毀、變形、塌落,損傷狀態(tài)等級(jí)評(píng)定為:Ⅳ級(jí)。一期廠房1和2在過火區(qū)域內(nèi)的墻面天棚粉飾層嚴(yán)重過火脫落;門、窗嚴(yán)重過火燒毀;房屋的電氣線路、燈具、配電箱等電器設(shè)備嚴(yán)重過火燒毀;房屋主要消防設(shè)施過火燒毀。
2.4結(jié)構(gòu)材料強(qiáng)度測試
對(duì)廠房部分構(gòu)件混凝土強(qiáng)度進(jìn)行回彈抽樣檢測,檢測了上部結(jié)構(gòu)受火災(zāi)影響的混凝土構(gòu)件,具體操作過程按《回彈法檢測混凝土抗壓強(qiáng)度技術(shù)規(guī)程》JGJ/T23-2011相關(guān)規(guī)定執(zhí)行。另外,因受高溫影響,按相關(guān)規(guī)定,檢測人員對(duì)回彈值進(jìn)行修正。底層為未過火區(qū)域,混凝土構(gòu)件強(qiáng)度影響較小,強(qiáng)度基本滿足設(shè)計(jì)要求。
3、結(jié)構(gòu)承載能力鑒定分析
本次檢測的房屋為框架結(jié)構(gòu)及部分鋼結(jié)構(gòu),由于鋼結(jié)構(gòu)損壞嚴(yán)重已拆除,僅考慮混凝土構(gòu)件的承載能力。根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)要求,對(duì)火災(zāi)后混凝土構(gòu)件承載能力進(jìn)行評(píng)級(jí),評(píng)級(jí)時(shí)應(yīng)考慮火災(zāi)對(duì)材料強(qiáng)度和構(gòu)件變形的影響。
3.1模型建立
根據(jù)設(shè)計(jì)圖紙和現(xiàn)場調(diào)查,根據(jù)房屋功能使用要求、荷載情況進(jìn)行驗(yàn)算,采用計(jì)算程序?qū)Ψ课葸M(jìn)行分析驗(yàn)算。
3.2結(jié)構(gòu)材料強(qiáng)度
?。?)混凝土
根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)“附錄F高溫混凝土冷卻后抗壓強(qiáng)度折減系數(shù)”,混凝土抗壓強(qiáng)度折減系數(shù)為0.75~0.85。
?。?)鋼筋
根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)“附錄G高溫冷卻后鋼筋強(qiáng)度折減系數(shù)”,鋼筋強(qiáng)度折減系數(shù)為0.9~0.95。
?。?)混凝土彈性模量、鋼筋與混凝土粘結(jié)強(qiáng)度折減系數(shù)
根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)“附錄H高溫自然冷卻后混凝土彈性模量與混凝土粘結(jié)強(qiáng)度折減系數(shù)”,混凝土樓板鋼筋粘結(jié)強(qiáng)度折減系數(shù)為0~0.7,混凝土柱、梁鋼筋粘結(jié)強(qiáng)度折減系數(shù)為0.6~0.9。
4、匯總評(píng)定
4.1情況匯總
通過對(duì)上述第6、7節(jié)的匯總,本次委托廠房火災(zāi)后檢測的一期廠房1和2情況如下:
?。?)2012年10月10日火災(zāi)中,一期廠房1和2均不同程度受到火災(zāi)影響。
除廠房2底層未過火外,其余部位結(jié)構(gòu)構(gòu)件均受到一定損傷。一期廠房2的鋼屋架均已徹底燒毀變形塌落,現(xiàn)場已全部拆除。
(2)根據(jù)火災(zāi)后構(gòu)件外觀特征及常見可燃物和不燃物的燃燒特性,按《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)進(jìn)行評(píng)定,各廠房火場溫度判別為:
一期廠房1:一層軸9~13×A~E區(qū)域700~800℃,軸20~23×A~C區(qū)域300~500℃,其余部位為500~700℃;二層軸9~13×A~E區(qū)域700~800℃,軸20~23×A~E區(qū)域300~500℃,其余部位為500~700℃;三層500~800℃。
一期廠房2:二層軸2-2~2-5×K~L、2-2~2-10×G~K、2-4~2-10×F~G及2-10~2-12×H~K區(qū)域500~700℃,其余部位<500℃。
(3)根據(jù)《火災(zāi)后建筑結(jié)構(gòu)鑒定標(biāo)準(zhǔn)》(CECS252:2009)要求,按結(jié)構(gòu)構(gòu)件燒灼損傷、變形、開裂(或斷裂)程度,對(duì)各廠房結(jié)構(gòu)構(gòu)件損傷狀況進(jìn)行評(píng)定:
一期廠房1:一層框架柱、二層梁、板評(píng)定為Ⅱb級(jí)、Ⅲ級(jí)、Ⅳ級(jí),其中軸9~14區(qū)域較嚴(yán)重;二層框架柱、屋面梁、板評(píng)定為Ⅱb級(jí)、Ⅲ級(jí)、Ⅳ級(jí),其中軸9~14區(qū)域較嚴(yán)重。三層鋼結(jié)構(gòu)評(píng)為Ⅳ級(jí)。
一期廠房2:一層未過火,二層板評(píng)定為Ⅱa級(jí)、Ⅱb級(jí)。二層柱評(píng)定為Ⅱa級(jí)、Ⅱb級(jí)、Ⅲ級(jí),屋面梁評(píng)定為Ⅱa級(jí)、Ⅱb級(jí),鋼屋架Ⅳ級(jí),其中軸2-2~2-5×K~L、2-2~2-10×G~K、2-4~2-10×F~G及2-10~2-12×H~K區(qū)域較嚴(yán)重。二層樓板評(píng)定為Ⅱa級(jí)、Ⅱb級(jí),其中,軸2-2~2-5×H~m較嚴(yán)重。
一期廠房1和2在過火區(qū)域內(nèi)的墻面天棚粉飾層嚴(yán)重過火脫落;門、窗嚴(yán)重過火燒毀;房屋的電氣線路、燈具、配電箱等電器設(shè)備嚴(yán)重過火燒毀;房屋主要消防設(shè)施過火燒毀。
?。?)對(duì)主要結(jié)構(gòu)構(gòu)件的混凝土強(qiáng)度采用回彈法進(jìn)行檢測,結(jié)果顯示,各廠房火災(zāi)區(qū)混凝土強(qiáng)度均有不同程度的降低,火災(zāi)越嚴(yán)重的區(qū)域降低越大;未過火區(qū)域混凝土強(qiáng)度基本滿足設(shè)計(jì)要求。對(duì)結(jié)構(gòu)鋼筋采用里氏硬度法及取樣檢測法進(jìn)行檢測,結(jié)果顯示:所檢測鋼筋的極限抗拉強(qiáng)度等級(jí)達(dá)到設(shè)計(jì)要求。
?。?)對(duì)房屋進(jìn)行變形測量,其中各房屋傾斜率均在規(guī)范允許范圍內(nèi),而在梁撓度測量中,一期廠房1的部分二層和屋面梁的撓度現(xiàn)已超出限值,即火災(zāi)后梁發(fā)生變形。
?。?)對(duì)結(jié)構(gòu)承載力計(jì)算,一期廠房1、2均有部分構(gòu)件承載力不滿足要求。
5、建議方案
5.1結(jié)構(gòu)處理方案
對(duì)一期廠房1和2的安全綜合評(píng)定等級(jí)為b級(jí)、c級(jí)、d級(jí)的各類構(gòu)件,建議按如下方法進(jìn)行加固處理:
(1)框架柱加固
框架柱加固基本原則是:將嚴(yán)重?fù)p傷的混凝土鏟除掉,修補(bǔ)孔洞和缺損,采用等強(qiáng)原則對(duì)構(gòu)件進(jìn)行加同,保證構(gòu)件原有承載力。加固前,將構(gòu)件卸荷,使加固后新舊結(jié)構(gòu)共同作用,獲得更好的加固效果。損傷嚴(yán)重的混凝土柱,由于柱截面尺寸減小,加固時(shí)應(yīng)設(shè)支撐,確保結(jié)構(gòu)安全。混凝土柱加固類型分為三類:
對(duì)輕度損傷構(gòu)件(評(píng)定為b級(jí)柱):采用環(huán)氧樹脂灌縫、修補(bǔ)處理。對(duì)于構(gòu)件表面裂縫寬度>0.2mm時(shí),必須采用環(huán)氧樹脂壓力灌縫;當(dāng)裂縫寬度≤0.2mm時(shí),可采用毛刷反復(fù)涂抹環(huán)氧樹脂直至抹平。對(duì)于部分保護(hù)層剝落或疏松的柱表面,應(yīng)鑿除受損疏松的混凝土,然后采用C30細(xì)石砼修補(bǔ),并對(duì)新舊混凝土之間的界面進(jìn)行處理。另外,可視計(jì)算結(jié)果,對(duì)部分構(gòu)件采用碳纖維進(jìn)行適當(dāng)補(bǔ)強(qiáng)。
對(duì)中度損傷構(gòu)件(評(píng)定為c級(jí)柱):可采用增大截面法或者外包鋼結(jié)構(gòu)加固。
a)增大截面法:首先鑿除原柱受損疏松的混凝土,然后在柱周邊用同等級(jí)的細(xì)石混凝土作外包層。新舊混凝土結(jié)合面上應(yīng)清洗干凈,涂刷環(huán)氧砂漿或水泥漿,并設(shè)置錨筋,以增加結(jié)合力。截面尺寸加大應(yīng)適當(dāng),不僅應(yīng)滿足計(jì)算要求,還應(yīng)有足夠尺寸放置附加鋼筋,并順利澆筑混凝土。外包層厚度不小于80mm。在配置縱筋的同時(shí)應(yīng)配置箍筋,其直徑和間距應(yīng)不小于原柱子的設(shè)計(jì)要求。以加配鋼筋為主的柱子加固設(shè)計(jì)時(shí),為了保證鋼筋的正常工作,應(yīng)根據(jù)不同的情況采用可靠的錨固措施。對(duì)于框架柱新增加的受力鋼筋應(yīng)通長布置,中間不得斷開,即下端應(yīng)伸至基礎(chǔ)頂面并錨入基礎(chǔ),中間穿過各樓層,上端伸至樓板或屋面板表面,并與梁的主筋相互搭焊。
b)外包鋼結(jié)構(gòu)加固法:外包型鋼與柱之間應(yīng)盡量結(jié)合緊密,常采用乳膠水泥粘貼或環(huán)氧樹脂化學(xué)灌漿等方法粘結(jié),以使角鋼與原構(gòu)件能整體工作共同受力。施工過程中,應(yīng)鑿去結(jié)合面酥松層,直至完全露出堅(jiān)實(shí)致密基層。在此基礎(chǔ)上將結(jié)合面打磨平整,四角磨出小圓角,并用鋼絲刷刷毛,用壓縮空氣吹凈,角鋼及箍筋結(jié)合面應(yīng)除銹,并打磨出金屬光澤,然后用丙酮、二甲苯等洗滌劑擦凈。焊接綴板時(shí),應(yīng)用臨時(shí)夾具緊固,以取得較好效果。型鋼加固后還應(yīng)涂刷防銹漆和防火涂料。
對(duì)嚴(yán)重?fù)p傷構(gòu)件(評(píng)定為d級(jí)柱):除采用增大截面法、外包鋼結(jié)構(gòu)加固法之外,或可根據(jù)實(shí)際情況采用局部構(gòu)件拆除重做(即:構(gòu)件受到實(shí)質(zhì)性的破壞,已失去修復(fù)的可能性,應(yīng)予以拆除,并替換新構(gòu)件)。在施工中,拆換構(gòu)件是項(xiàng)較為困難而復(fù)雜的工作,必須對(duì)施工方案進(jìn)行周密考慮,防止發(fā)生新的破壞。
(2)框架梁的加固
框架梁加固方法同柱一樣,分為三類:
對(duì)輕度損傷構(gòu)件(評(píng)定為b級(jí)梁):采用環(huán)氧樹脂灌縫、修補(bǔ)處理,同時(shí)鑿除疏松混凝土,用C30細(xì)石砼修補(bǔ)。另外,可視計(jì)算結(jié)果,對(duì)部分構(gòu)件采用碳纖維進(jìn)行適當(dāng)補(bǔ)強(qiáng)。
對(duì)中度損傷構(gòu)件(評(píng)定為c級(jí)梁):采用結(jié)構(gòu)補(bǔ)強(qiáng)。首先鑿掉燒疏和空鼓的砼,露出未損壞的堅(jiān)硬砼,視驗(yàn)算結(jié)果,如剩余承載力足夠,可僅包裹強(qiáng)度等級(jí)為C30的細(xì)石砼恢復(fù)原截面尺寸而不加鋼筋。若剩余承載力不足,需增設(shè)鋼筋進(jìn)行補(bǔ)強(qiáng),即:在受損梁受拉區(qū)附加縱向受力筋以提高梁的抗彎承載力,但僅適用于跨中截面,一般將梁高增加50~100mm,并增設(shè)鋼筋,且附加鋼筋應(yīng)錨入柱或主梁內(nèi)。
對(duì)嚴(yán)重?fù)p傷構(gòu)件(評(píng)定為d級(jí)梁):將燒損嚴(yán)重的混凝土鑿除后,在梁兩側(cè)用混凝土對(duì)稱加厚截面,并在梁底面增設(shè)鋼筋,施工時(shí)應(yīng)注意新舊混凝土結(jié)合面的處理。
(3)樓板的加固
樓板的維修加固處理分為三類,即:修補(bǔ)、加固和重做,具體如下:
修補(bǔ)(針對(duì)評(píng)定為b級(jí)的樓板):鑿掉原裝修面層和疏松混凝土,然后處理界面,用C30細(xì)石砼修補(bǔ),部分裂縫可采用化學(xué)灌漿法進(jìn)行處理。另外,可視計(jì)算結(jié)果,對(duì)部分樓板采用碳纖維進(jìn)行適當(dāng)補(bǔ)強(qiáng)。
加固(針對(duì)評(píng)定為c級(jí)的樓板):樓板采用粘帖碳纖維布或鋼板的方法進(jìn)行加固。加固方法:鑿掉原樓板裝修面層及燒疏的砼,直至原樓板未燒損的混凝土處,刷素水泥漿,設(shè)錨筋,然后用C30細(xì)石砼填實(shí)平整,粘帖碳纖維布或鋼板進(jìn)行結(jié)構(gòu)補(bǔ)強(qiáng),zui后重新做面層。
重做(針對(duì)評(píng)定為d級(jí)的樓板)。加固方法:鑿掉原損傷樓板,然后根據(jù)原設(shè)計(jì)要求布設(shè)鋼筋,并澆筑混凝土,施工過程中,需將鋼筋植入保留的原結(jié)構(gòu)中。
5.2圍護(hù)和附屬處理方案
對(duì)本次檢測的兩廠房磚墻損壞及脫開部位,建議采用鋼絲網(wǎng)片進(jìn)行加固處理;門、窗嚴(yán)重過火燒毀,建議按原設(shè)計(jì)重新安裝;房屋的電氣線路、燈具、配電箱等電器設(shè)備嚴(yán)重過火,無法使用,建議重新布設(shè)、安裝;消防設(shè)施、衛(wèi)生設(shè)施損壞嚴(yán)重,建議按原設(shè)計(jì)重新布設(shè)。
5.3其他建議事項(xiàng)
?。?)建議委托具有相應(yīng)專業(yè)資質(zhì)的設(shè)計(jì)單位、施工單位,對(duì)火災(zāi)后受損房屋進(jìn)行加固和維修的設(shè)計(jì)及施工。
?。?)施工中應(yīng)注意安全支護(hù)和防護(hù)措施,可根據(jù)結(jié)構(gòu)受損程度,按設(shè)計(jì)要求在梁和樓板底部設(shè)置安全支撐,以免在修復(fù)加固的施工過程中構(gòu)件損傷繼續(xù)發(fā)展甚至斷裂、倒塌;按照柱—主梁—次梁—樓板的加固施工順序進(jìn)行加固施工。
