為了解移動廁所抗震設防烈度是否達到8度及抗風能力是否達到12級，對該移動廁所上部主體結構抗風、抗震性能進行鑒定，檢測內容如下：
?。?）建筑、結構復核
根據委托方提供的該構筑物圖紙等資料現場對其結構的布置、構造進行現場復核。
（2）結構損傷狀況的檢測
檢查結構是否有裂縫、變形以及局部損傷情況，用文字、照片等形式記錄下來。查出破損的結構構件的位置、程度及原因，并對出現的破損現象進行分析。
?。?）結構承載力分析
不考慮基礎做法情況下，根據委托方提供的相關資料及所檢測移動廁所成品現狀，結合現場檢測數據，綜合分析所檢移動廁所成品在正常使用情況的承載力及主體結構抗風、抗震性能。
1建筑物概況

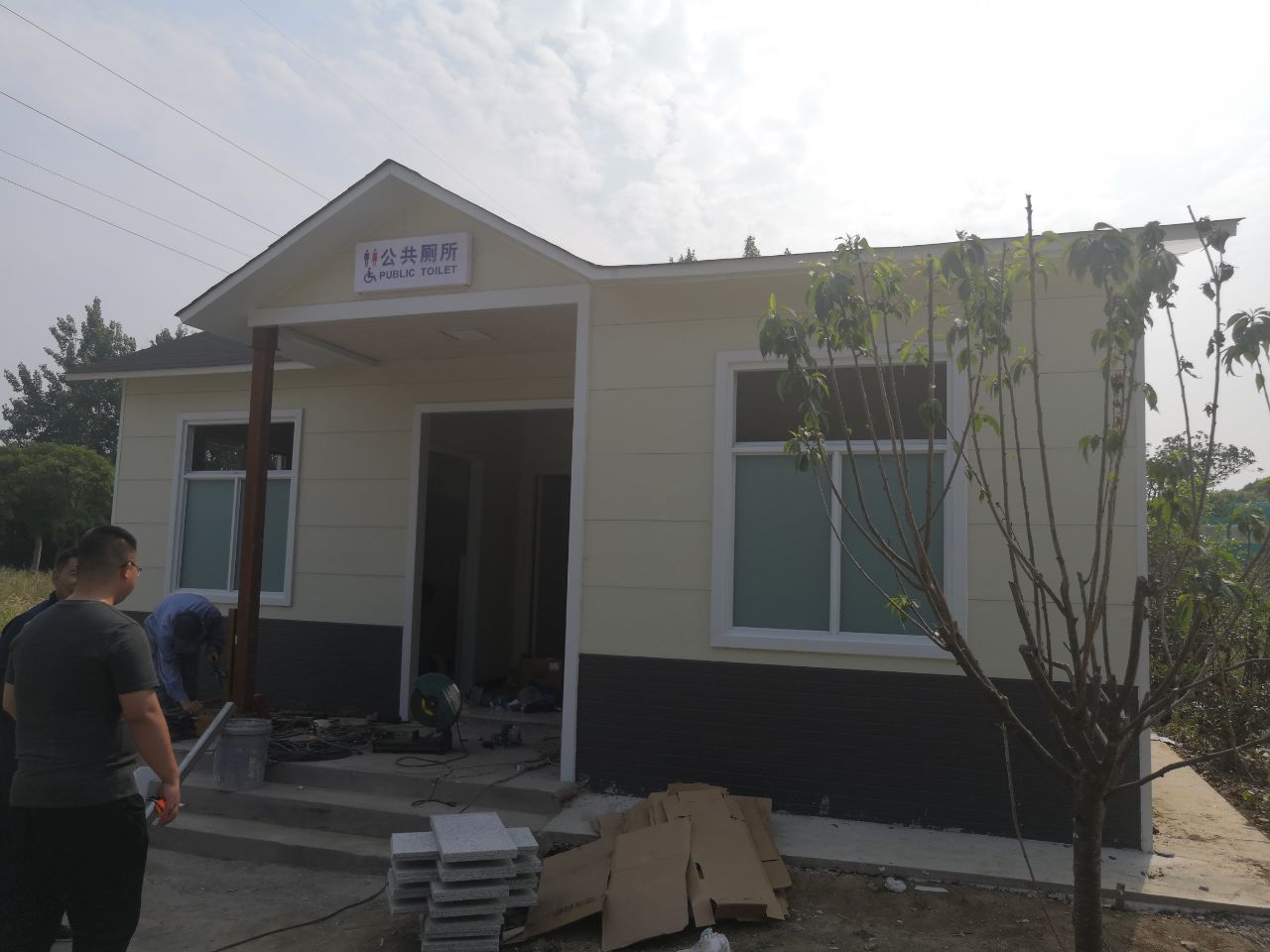

本次受檢構筑物為移動廁所，廁所主體結構為輕鋼結構，平面呈矩形，軸線尺寸為7.77m×2.92m，廁所總高為4.02m。整體框架鋼結構采用焊接連接，鋼構件均涂刷防腐漆。底座采用60mm×40mm×3mm鍍鋅方管和200mm×100mm×6mm×8mm熱軋槽鋼，鍍鋅方管材料為Q235B，熱軋槽鋼材料為Q235；橫梁、立柱采用60mm×40mm×3mm鍍鋅方管和80mm×80mm×5mm鍍鋅方管，材料均為Q235B；屋頂采用60mm×40mm×3鍍鋅方管和100mm×50mm×3mm鍍鋅方管，材料為Q235B。
2檢查及分析結果
2.1建筑復核
根據委托方提供的廁所原始設計資料，我司工作人員采用手持式激光測距儀（Disto-D2)、鋼卷尺(5M)及超聲波測厚儀(SW-6510)對廁所墻體的分布、門窗位置及尺寸等建筑布置情況以及構筑物的軸線尺寸等進行了抽樣復核，復核結果表明構筑物結構布置、主要尺寸及位置是否與圖紙基本相符，軸線位置尺寸偏差在規范允許范圍內。
2.2結構損傷狀況的檢測
檢測人員對本次所檢移動廁所損傷缺陷情況進行檢測檢查，檢測結果表明，房屋墻體和屋面板完好，連接處連接基本可靠，門窗完好。
2.3結構安全性計算分析
2.3.1荷載調查
根據《建筑結構荷載規范》（GB50009-2012）及現場調查，具體荷載標準取值如下：
(1)恒荷載
屋面附加恒載取標準值：1.0kN/m²，自重由軟件自動計算；
(2)活荷載
屋面活荷載取標準值：0.5kN/m²；
(3)風載
根據《建筑結構荷載規范》（GB50009-2012）及相關資料，12級風的風壓相當于0.73kN/m²~0.93kN/m²，本次基本風壓取0.83kN/m²，地面粗糙度取C類；
(4)地震作用
根據《建筑結構抗震設計規范》（GB50011-2010），抗震設防烈度8度；
(5)材料參數
Q235B級鋼抗拉強度取215N/mm²。
2.3.2結構承載力驗算
結合現場檢測數據、原始設計與施工資料，采用PKPM軟件對本次所檢移動廁所結構進行了承載力計算分析。計算表明，本次所檢測移動廁所結構構件承載力、撓度及長細比滿足要求，結構梁柱節點、鋼梁連接節點承載力滿足安全使用要求，結構在風荷載和地震作用下結構變形滿足現行規范要求。
3檢測結論與建議
3.1結論
通過對移動廁所結構進行檢測鑒定，得出如下結論：
移動廁所主體結構在正常使用條件下構件承載力、連接節點承載力及結構變形滿足安全性使用要求，該廁所主體結構整體安全性能滿足現行規范8度抗震設防及12級抗風要求。
3.2建議
建議對于移動廁所使用后定期進行檢測與維護。
4技術依據
(1)《建筑結構檢測技術標準》（GB/T50344-2004）；
(2)《鋼結構現場檢測技術標準》（GB/T50621-2010）；
(3)《鋼結構工程施工質量驗收規范》（GB50205-2001）。
5判斷標準
(1)《鋼結構設計標準》（GB50017-2017）；
(2)《建筑結構荷載規范》（GB50009-2012）；
(3)《建筑抗震設計規范》（GB50011-2010）（2016年版）；
(4)《碳素結構鋼》（GBT 700-2006）；
(5)《冷彎薄壁型鋼結構技術規范》（GB50018-2002）；
(6)《鋁合金結構設計規范》（GB 50429-2007）；
(7)業主提供的有關資料。
