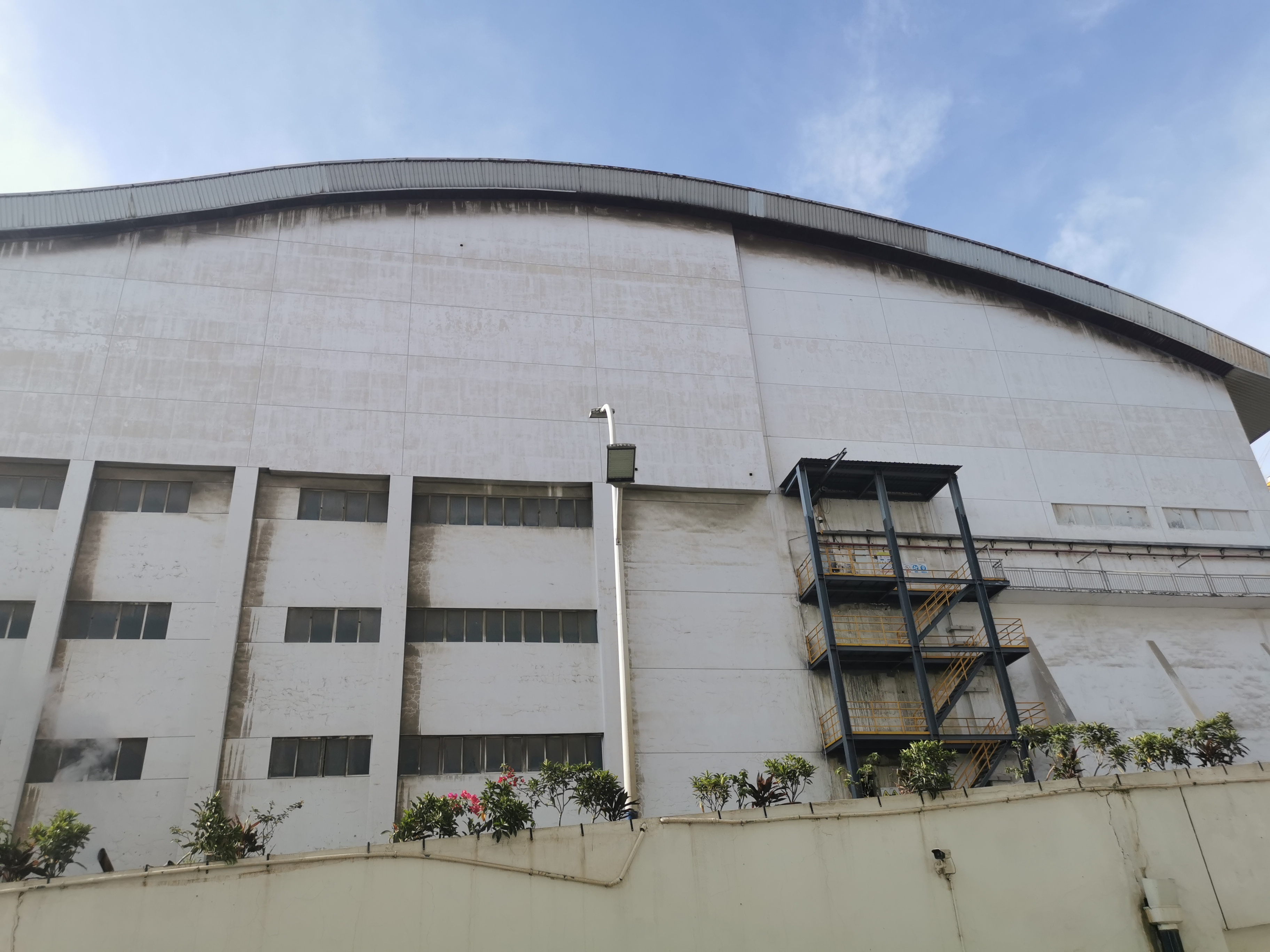

受檢凈化車間為一棟地上五層鋼筋混凝土框架結構房屋，房屋目前主要作為生產車間使用，為滿足使用需要，委托方現已放置總重量約573噸的設備在二層凈化車間9-17/K-W區域，為了解受檢房屋二層9-17/K-W區域設備運行時樓板振動情況及樓板承載力狀況，對該房屋二層9-17/K-W區域樓板進行振動測試及承載力檢測，為后續提供依據，主要檢測內容如下：
（1）受檢區域建筑、結構概況調查；
?。?）受檢區域使用情況調查；
?。?）受檢區域結構平面布置圖復核；
?。?）受檢區域完損情況調查；
?。?）受檢區域主體結構材料強度檢測；
?。?）受檢區域受振評估；
?。?）綜合現場檢測結果，對受檢區域樓板進行承載力計算分析，并出具檢測報告。
1檢測及分析結果
1.1房屋建筑結構復核
根據委托方提供的房屋資料，采用激光測距儀、鋼直尺、卷尺對9-17/K-W受檢區域的構件截面尺寸等建筑結構概況進行了現場測量。檢測結果表明，抽檢構件的構件尺寸基本與圖紙?jiān)O(shè)計相符。
1.2混凝土構件配筋檢測
受檢房屋樓板主要鋼筋混凝土構件配筋的調查?，F(xiàn)場采用SW-180T鋼筋探測儀對二樓面層9-17/K-W區域主要混凝土構件的配筋數量（包括箍筋間距和縱筋數量）和保護層厚度結合現場條件進行調查。鑿開抽查個別構件混凝土保護層，采用0-150mm游標卡尺量測鋼筋直徑。
1.3房屋受檢區域完損狀況調查
為明確房屋受檢二樓面層9-17/K-W區域結構完損狀況，現場對受檢區域進行了完損檢測。經檢測表明：受檢房屋檢測區域設備與二層面板已設置隔振橡膠墊，主體結構梁、板構件基本完好，梁板柱連接節點基本完好。
1.4房屋結構材料強度檢測
1.4.1混凝土碳化深度檢測
現場采用酚酞試劑對房屋受檢區域部分構件的混凝土碳化深度進行測試。結果表明，所測混凝土構件碳化深度均大于6.0mm。
1.4.2混凝土強度測試
為確定受檢房屋樓板結構的混凝土抗壓強度，根據受檢房屋現場實際情況，采用ZC3-A型混凝土回彈儀，參照《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）對受檢房屋進行混凝土強度現場抽樣檢測，并根據《民用建筑可靠性鑒定標準》（GB50292-2015）附錄K表K.0.3混凝土抗壓強度換算值齡期修正系數對受檢混凝土進行齡期修正，齡期修正系數取0.95。檢測結果表明，受檢區域混凝土構件抗壓強度按批推定値為34.2MPa，推定等級可評定為C30。
1.5房屋受振評估
車間設備造成的沖擊振動對房屋的安全性評估，可參考《機械振動與沖擊建筑物的振動振動測量及其對建筑物影響的評價指南》（GB/T 14124-2009/ISO 4866:1990）結合《建筑工程容許振動標準》（GB 50868-2013）關于“工業建筑”的容許振動值。

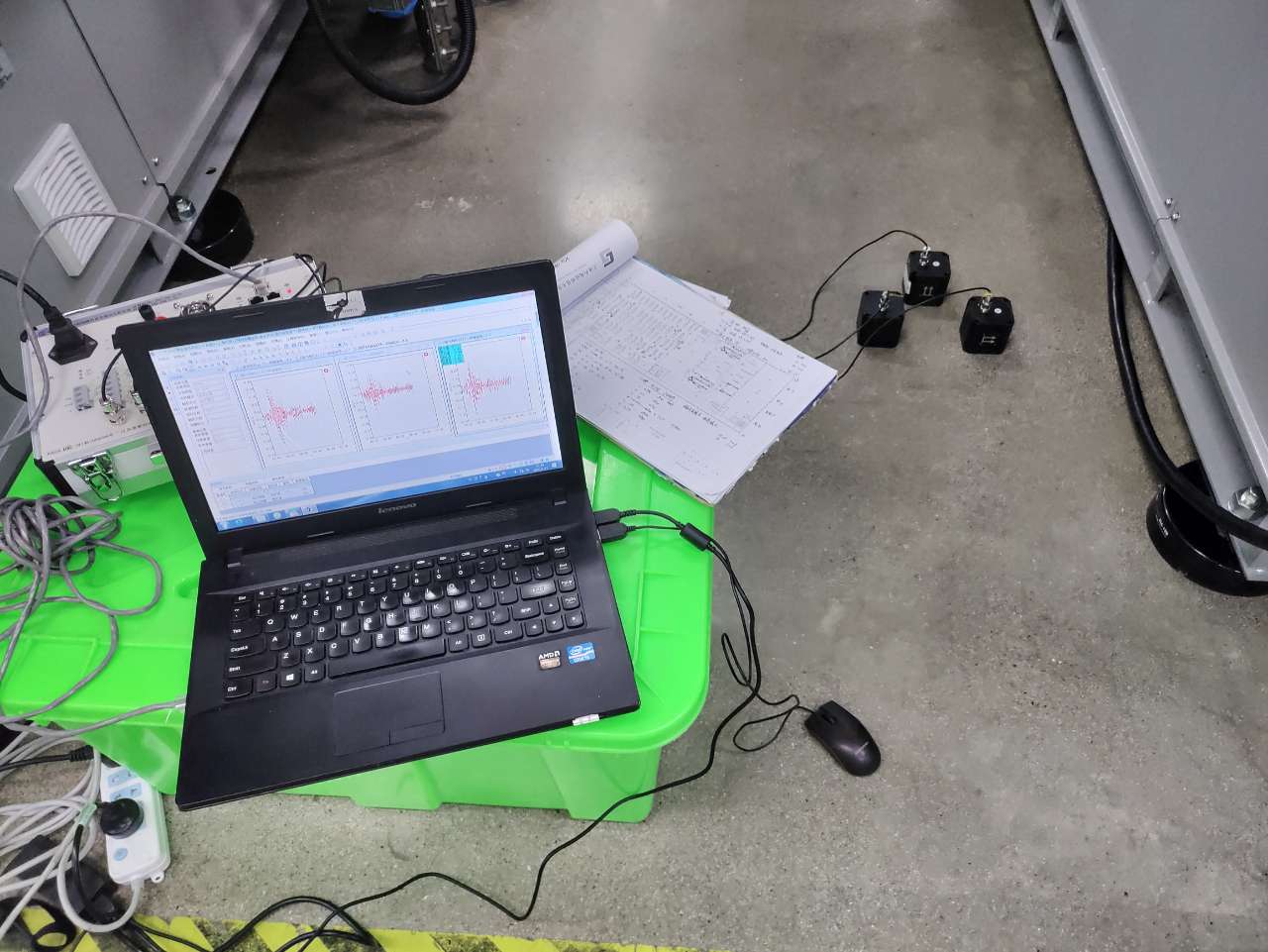

根據現場實際情況，在該受檢凈化車間80%生產設備正常生產時，在二層地面處生產設備旁（運行時）確定了若干振動測試監測點；在頂層樓面及地面處確定了2個對比振動測試點，在二層樓面挑選其中的6個監測點作為振動測試點。
本次測試每個測點均進行連續采集，每個測點采樣時間為1000s，采樣頻率為100Hz。對測試得到的加速度指標進行轉換和計算，得到各測點的時域速度曲線及頻域曲線。
測試數據的振動速度峰值結果表明，C1#~C8#測點兩主軸方向振動速度峰值最大分別為0.12mm/s、0.36mm/s、1.69mm/s、1.22mm/s、1.69mm/s、1.35mm/s、1.25mm/s、4.00mm/s，均在規范容許振動速度限值內。
1.6三分之一倍頻程人體舒適性分析
通過對加速度時程數據進行處理，得到各測點設備的三分之一倍頻程（1~80Hz）的加速度振級。
根據《建筑工程容許振動標準》（GB 50868-2013）中規定的車間在豎向的容許值的限定，做出以下數據評定。
從結果可以看出，2#機（C3#）、18#機（C5#）、59#機（C8#）設備上豎向的加速度振級超出了規定限制，但15#機（C4#）、76#機（C6#）、68#機（C7#）設備上豎向的加速度振級在規定限制之內。
2檢測結論及建議
2.1檢測結論
?。?）檢測結果表明，受檢二層9-17/K-W區域設備與二層面板已設置隔振橡膠墊，其余梁、板構件基本完好，梁板柱連接節點基本完好。
?。?）檢測結果表明，房屋受檢二層9-17/K-W區域混凝土構件強度推定等級為C30。
?。?）振動測試速度峰值結果表明，房屋C1#~C8#測點兩個主軸方向振動速度峰值最大分別為0.12mm/s、0.36mm/s、1.69mm/s、1.22mm/s、1.69mm/s、1.35mm/s、1.25mm/s、4.00mm/s，均在規范容許振動速度限值內。
（4）振動測試三分之一倍頻程人體舒適性分析，2#機（C3#）、18#機（C5#）、59#機（C8#）設備上的加速度振級超出了規定限制，但15#機（C4#）、76#機（C6#）、68#機（C7#）設備上的加速度振級在規定限制之內。
