1檢測目的、范圍和內容
受檢立體貨架約安裝于2007年。為了解該批貨架是否安全，對受檢貨架進行檢測。
本次檢測的主要內容包括：
?。?）貨架使用情況調查
通過對現場實地考察及向委托方了解、調查貨架的使用功能及使用情況，了解貨架是否有結構改變以及用途變更等情況，了解貨架的修繕歷史等。
（2）貨架結構損傷狀況檢測
檢查受檢貨架是否存在變形以及局部損傷情況，用文字、照片等形式進行記錄與分析。
（3）傾斜變形情況監測
使用RTS112SR5L型全站儀檢測貨架立柱垂直度與橫梁撓度是否滿足規范要求。
（4）地面沉降、水平平面檢查
用全站儀等對地面沉降和水平平面進行檢查，檢測地面水平度和不均勻沉降是否滿足規范要求。
?。?）地腳螺栓檢查
用貨架專用扭力扳手檢測地腳螺栓是否緊固。
2技術依據
?。?）《鋼結構現場檢測技術標準》（GB/T50621-2010）；
?。?）《工程測量規范》（GB50026-2007）。
3判定標準
?。?）《鋼貨架結構設計規范》（CECS23:90）；
?。?）《立體倉庫焊接式鋼結構貨架技術條件》（JB/T5325-2017）；
?。?）《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）；
（4）《自動化立體倉庫設計規范》（JB/T 9018-2011）；
?。?）《鋼結構焊接規范》(GB50661-2011)；
（6）《鋼結構設計標準》（GB50017-2017）；
?。?）《緊固件機械性能有效力矩型鋼鎖緊螺母》（GB/T3098.9-2010）；
?。?）《建筑地面工程施工質量驗收規范》GB50209-2010；
?。?）委托方提供的相關資料（貨架電子版圖紙）。
4檢測及分析結果

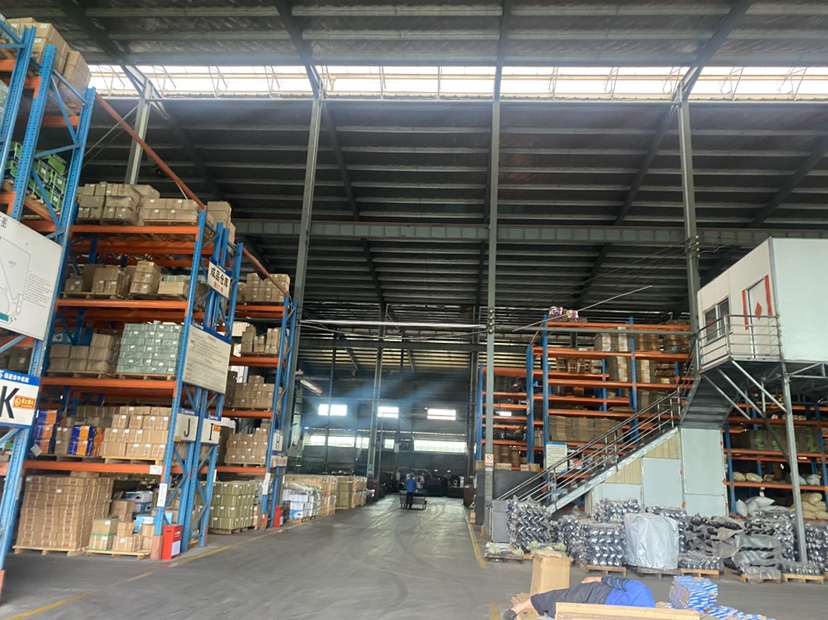

4.1貨架概況
A1~A2倉庫貨架共4層，總高約為7.00m，立柱采用截面尺寸為C90mm×70mm×2.5mm的C型薄壁型鋼，橫梁采用截面尺寸為□140mm×50mm×2.0mm的矩形方鋼，柱間斜桿采用截面尺寸為□25mm×2.0mm的矩形方鋼。C1~C3倉庫貨架的構件尺寸和高度與A1~A2倉庫貨架一致。B倉庫貨架共7層，總高約為11.85m，立柱采用截面尺寸為C120mm×85mm×2.5mm的C型薄壁型鋼，橫梁采用截面尺寸為□140mm×50mm×2.0mm的矩形方鋼，柱間斜桿采用截面尺寸為[45mm×40mm×2.0mm的鍍鋅槽鋼。該批貨架均安裝于2007年。所有貨架均采用地腳螺栓與地坪連接。
4.2貨架使用情況調查
經過現場調查，該批貨架未曾發生火災、使用荷載過大等情況。目前C1倉庫部分貨架停止使用，其余貨架均在正常使用。
4.3貨架完損狀況檢測
為明確受檢貨架目前損傷狀況，現場對受檢貨架進行了完損狀況檢測。經檢測，貨架橫梁和立柱等結構構件個別存在損傷，連接節點基本完好，柱腳基本完好。主要存在損傷有部分立柱、橫梁、支撐斜桿和支撐橫桿變形嚴重；局部橫梁下?lián)厦黠@；部分貨架柱腳擋變形嚴重；立柱與支撐斜桿、支撐橫桿連接處多數螺栓銹蝕；個別地腳螺栓脫開；部分安全栓缺失。
4.3貨架變形情況檢測
4.3.1貨架立柱垂直度檢測
結合現場檢測條件并根據貨架實際情況，采用RTS112SR5L型全站儀對貨架立柱垂直度進行檢測。由于現場條件有限，本次檢測僅對具備檢測條件的貨架進行抽查。檢測結果表明，受檢貨架最大偏移量為40mm，多數測點超過《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）允許值H/1000，但均小于《鋼貨架結構設計規范》（CECS23:90）中關于組裝式貨架的最大垂偏差不應大于全高1/120的要求。
4.3.2貨架橫梁垂撓度檢測
結合現場實際條件，采用RTS112SR5L型全站儀抽查貨架水平梁的豎直向變形。檢測結果表明：所抽查貨架水平梁的變形最大值13.0mm，貨架除個別水平梁撓度不滿足《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）最大允許值10mm以及《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）規定跨度的L/250限值的要求，其余貨架水平梁均滿足相關規范要求。
4.4貨架地坪不均勻沉降檢測
結合現場實際條件采用水準儀對貨架地坪不均勻沉降進行抽檢。檢測結果表明：貨架擺放區域地坪均有一定的相對高差，且C1~C3倉庫的貨架地面相對高差最明顯。抽查部位地坪相對高差值超過《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）關于地坪不均勻沉降應小于1‰的要求。
4.5地腳螺栓檢查
根據現場實際情況，采用SHTB-1000型數顯扭力扳手對貨架地腳螺栓螺母進行抽查。檢測結果表明，受檢貨架地腳螺栓基本滿足《緊固件機械性能有效力矩型鋼鎖緊螺母》（GB/T3098.9-2010）關于M18×1.5普通螺母有效力矩42.0N·m~53.0N·m的參考值范圍，且未發現螺母存在松動現象。
5檢測結論與建議
5.1檢測結論
本次受檢貨架為A1~A2倉庫、B倉庫、和C1~C3倉庫的貨架。經檢測得出以下結論：
?。?）經檢測，貨架橫梁和立柱等結構構件個別存在損傷，連接節點基本完好，柱腳基本完好。主要存在損傷有部分立柱、橫梁、支撐斜桿和支撐橫桿變形嚴重；局部橫梁下?lián)厦黠@；部分貨架柱腳擋變形嚴重；立柱與支撐斜桿、支撐橫桿連接處多數螺栓銹蝕；個別地腳螺栓脫開；安全栓缺失。
?。?）經檢測，受檢貨架最大偏移量為40mm，多數測點超過《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）允許值H/1000，但均小于《鋼貨架結構設計規范》（CECS23:90）中關于組裝式貨架的最大垂偏差不應大于全高1/120的要求。
?。?）經檢測，所抽查貨架水平梁的變形最大值13.0mm，所測貨架個別水平梁撓度超過《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）最大允許值10mm以及《立體倉庫組合式鋼結構貨架技術條件》（JB/T11270-2011）規定跨度的L/250限值的要求。
?。?）經檢測，貨架的地腳螺栓均達到了有效力矩，且未發現螺母存在松動現象。
5.2建議
?。?）建議限值貨架的使用荷載，對相對高差較大的倉庫地面委托有資質的加固單位對已經影響使用及存在安全隱患的部位采取有效處理措施。
?。?）因地腳螺栓螺母和普通螺栓螺母銹蝕部位較多，建議對所有普通螺栓和地腳螺栓進行清理、除銹、重新涂裝和遍性緊固；對柱腳銹蝕的地方也應采取相同的整改措施。
?。?）貨架局部構件被撞變形的主要部位或構件有立柱、橫梁、柱間斜桿和柱間橫桿等，柱間斜桿和柱間橫桿等的變形并不影響貨架安全和正常使用，但立柱和橫梁的變形是潛在不利因素，建議對貨架嚴重變形的立柱和橫梁的進行修復或更換。
?。?）對垂直偏差超過8‰的貨架進行處理，對貨架整體增加垂直線墜監測點并加強監測，發現達到預警值時及時處理。
（5）在后續使用過程中對受檢區域貨架進行定期檢查、維護、維修，發現問題應及時進行處理。
?。?）建議A倉庫的地面導軌整體更換。
?。?）對貨架的糾偏、螺栓緊固、地面的加固和構件除銹防腐等工作委托。
