1檢測目的、范圍和內容



　　本次受檢廠房位于江蘇省無錫市，為一棟單層門式剛架廠房，建造于2019年。為了解該廠房的質量狀況，對該廠房進行質量檢測，并為后續處理提供技術依據。



　　本次檢測鑒定的主要內容包括：



　?。?）廠房建筑、結構概況調查；



　?。?）廠房使用情況調查；



　?。?）廠房建筑平面布置圖測繪；



　　（4）廠房完損情況調查；



　?。?）廠房鋼柱垂直度檢測；



　?。?）廠房主體結構材料強度檢測；



　?。?）結合現場檢測結果，出具檢測報告。



　　2技術依據



　?。?）《建筑結構檢測技術標準》（GB/T 50344-2004）；



　　（2）《工程測量規范》（GB 50026-2007）；



　?。?）《鋼結構現場檢測技術標準》（GB/T 50621-2010）；



　?。?）《鋼結構工程施工質量驗收規范》（GB 50205-2001）；



　?。?）《金屬材料里氏硬度試驗第1部分：試驗方法》（GB/T17394.1-2014）。



　　3判定標準



　?。?）《門式剛架輕型房屋鋼結構技術規范》（GB 51022-2015）；



　?。?）《鋼結構工程施工規范》（GB 50755-2012）；



　?。?）《黑色金屬硬度及強度換算值》（GB/T 1172-1999）。



　　4檢測及分析結果



　　4.1廠房建筑、結構概況調查



　　該廠房共7榀剛架，縱向柱距主要為10.0m，橫向共4跨，跨度主要為5.0m、17.0m。鋼柱截面尺寸主要為H340mm×245mm×10mm×14mm和H400mm×200mm×8mm×10mm，鋼梁截面尺寸主要為H760mm×240mm×8mm×12mm和H（1100~760）mm×240mm×8mm×12mm，鋼梁與檁條之間設隅撐連接，鋼梁上方鋪設C型檁條，檁條間設有拉條。



　　4.2廠房使用情況



　　該廠房自建成以來未曾發生使用功能改變、火災、使用荷載過大等情況。



　　4.3建筑平面布置圖測繪



　　該廠房由于建筑設計圖紙缺失，現場對廠房建筑平面進行測繪。



　　4.4廠房損傷狀況檢測



　　為了解受檢廠房損傷狀況，現場對受檢廠房進行了損傷狀況檢測。檢測結果表明，受檢廠房的主體結構基本完好，各結構構件及連接節點基本完好，局部鋼結構構件存在銹蝕現象。



　　4.5鋼柱垂直度檢測

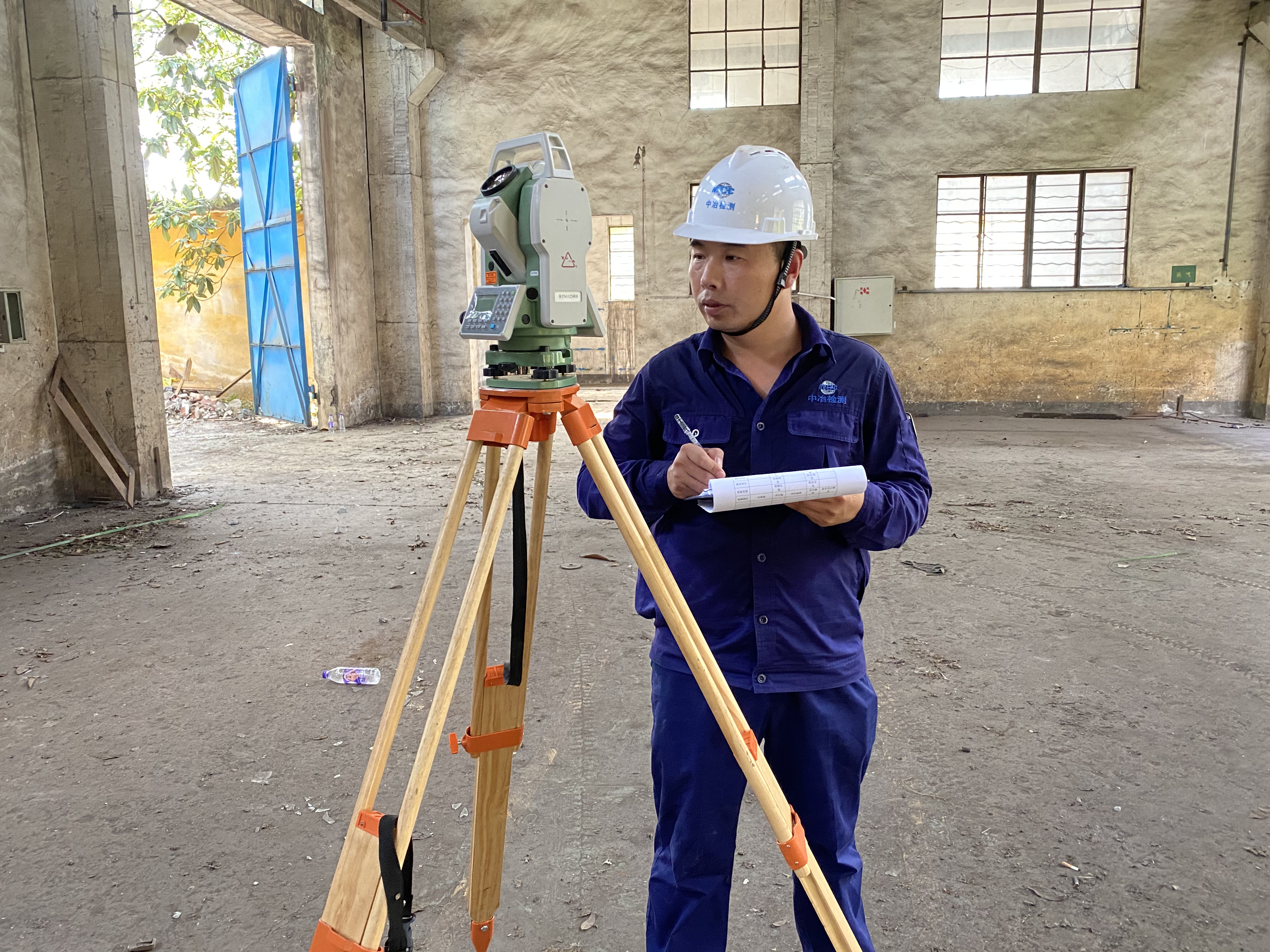

　　結合現場檢測條件并根據廠房實際情況，采用RTS112SR5L型全站儀對受檢廠房進行垂直度檢測。



　　檢測結果表明，受檢廠房鋼柱最大傾斜率為向東0.94‰，最大位移量為7mm，各測點傾斜率均小于《鋼結構工程施工質量驗收規范》（GB50205-2001）附錄E.0.1中單層鋼柱垂直度限值1‰要求。



　　4.6鋼材材料檢測



　　根據《建筑結構檢測技術標準》（GB/T 50344-2004），采用里氏硬度法對受檢廠房鋼柱、鋼梁材料強度進行現場抽樣檢測。采用TIME5300里氏硬度計檢測鋼柱表面里氏硬度，根據《金屬材料里氏硬度試驗第1部分：試驗方法》（GB/T17394.1-2014）、《黑色金屬硬度及強度換算值》（GB/T 1172-1999）評定鋼材材料強度。檢測結果表明，受檢鋼柱、鋼梁的鋼材強度等級達到Q235級。



　　5檢測結論和建議



　　5.1檢測結論



　?。?）檢測結果表明，受檢廠房的主體結構基本完好，各結構構件及連接節點基本完好，局部鋼結構構件存在銹蝕現象。。



　　（2）受檢廠房鋼柱最大傾斜率為向東0.94‰，最大位移量為7mm，各測點傾斜率均小于《鋼結構工程施工質量驗收規范》（GB50205-2001）附錄E.0.1中單層鋼柱垂直度限值1‰要求。



　?。?）檢測結果表明，受檢鋼柱、鋼梁的鋼材強度等級達到Q235級。



　?。?）綜上所述，該廠房主體結構外觀質量良好，所測結構構件變形均在規范限值以內，在未來使用功能和環境不變的情況下，該廠房可正常使用。
