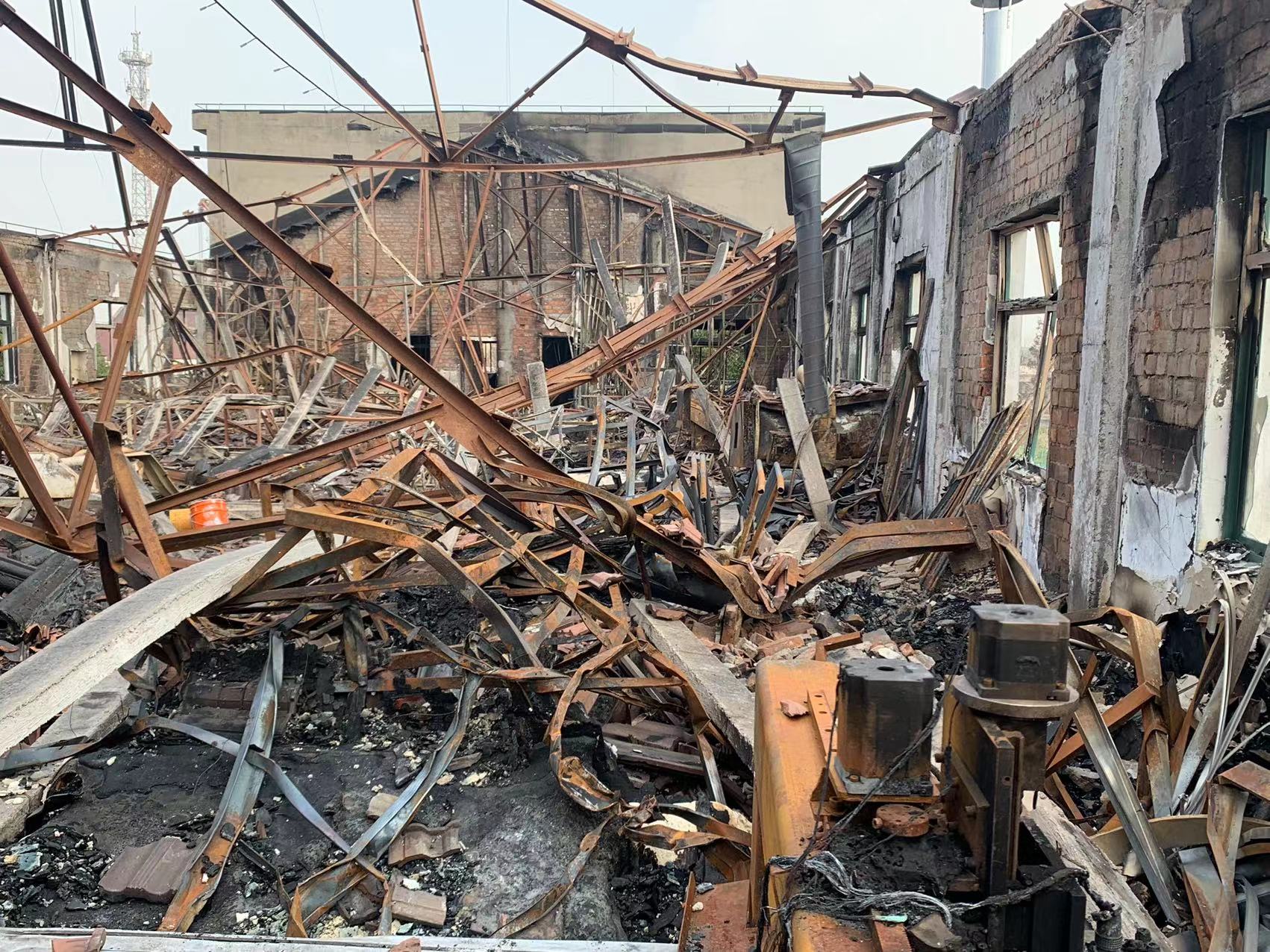

鋼筋混凝土結(jié)構(gòu)作為主要的結(jié)構(gòu)形式，與木結(jié)構(gòu)相比具有良好的耐火性。鋼筋混凝土結(jié)構(gòu)在火災(zāi)作用下幾乎不會倒塌，導(dǎo)致死亡。但客觀地說，在高溫火災(zāi)的作用下，由于物理和化學(xué)變化，鋼筋和混凝土大大減低了材料的機(jī)械性能，對結(jié)構(gòu)構(gòu)件造成了不同程度的破壞。

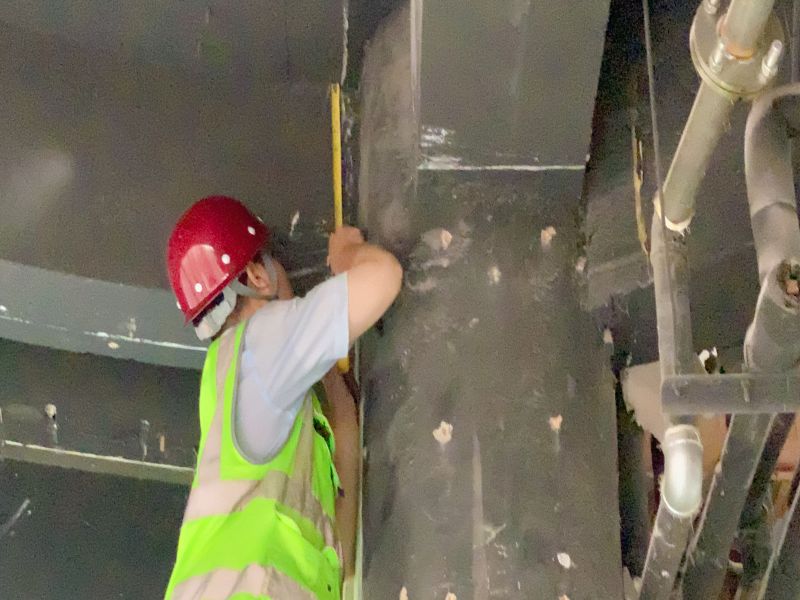

　　在大多數(shù)情況下，火災(zāi)后的建筑物必須做好房屋檢測?；馂?zāi)發(fā)生后，鋼筋力學(xué)性能發(fā)生變化。強(qiáng)度和剛度是鋼筋的基本機(jī)械性能，是各種力作用下構(gòu)件研究。大量試驗表明，當(dāng)溫度升高時，鋼筋的抗拉強(qiáng)度和屈服強(qiáng)度會減低，但在不同溫度范圍內(nèi)，強(qiáng)度減低的方式不同，反映如下：

　　1.房屋檢測鋼筋的強(qiáng)度。當(dāng)溫度小于300℃時，熱軋鋼筋的屈服強(qiáng)度下降較小。在規(guī)范中，假設(shè)這一范圍的屈服強(qiáng)度不變，隨著溫度的持續(xù)增長，鋼筋的強(qiáng)度逐漸顯著下降。當(dāng)溫度達(dá)到600℃時，鋼筋的屈服強(qiáng)度成為常溫下值的一半。冷拔鋼絲和鋼鉸線溫度超過150℃后，強(qiáng)度隨溫度下降更為明顯。當(dāng)達(dá)到450℃時，強(qiáng)度損失為60%。對于高強(qiáng)度合金鋼筋，在200~300℃范圍內(nèi)，其屈服強(qiáng)度先上升后下降。

　　2.房屋檢測鋼筋的彈性模量。鋼筋的彈性模量隨著溫度的升高而減小，在溫度高于400℃后，彈性模量衰減加快。
