【摘要】南寧會展中心自建成投入使用已近10年，使用維護跨越時間較長，局部鋼結構已出現銹蝕、涂裝脫落等現象，存在一定的安全隱患，為全面了解房屋的結構現狀，委托進行房屋安全性檢測。本報告對鋼網架的變形、焊縫質量、防火涂裝進行了檢測，對混凝土柱的強度、鋼筋布置情況、柱的垂直度等進行了檢測，為結構評定及后續維護提供了依據。



　　1 檢測概述

　　南寧XX會展中心分一期、二期建造，一期建于2003年，二期建于2005年，主體為鋼筋混凝土結構，展廳屋面為大跨度空間鋼網殼結構。南寧XX會展中心自建成投入使用已近10年，使用維護跨越時間較長，局部鋼結構已出現銹蝕、涂裝脫落等現象，存在一定的安全隱患。為保證結構安全和正常使用，特委托房屋質量檢測站對該房屋進行全面的安全性檢測。

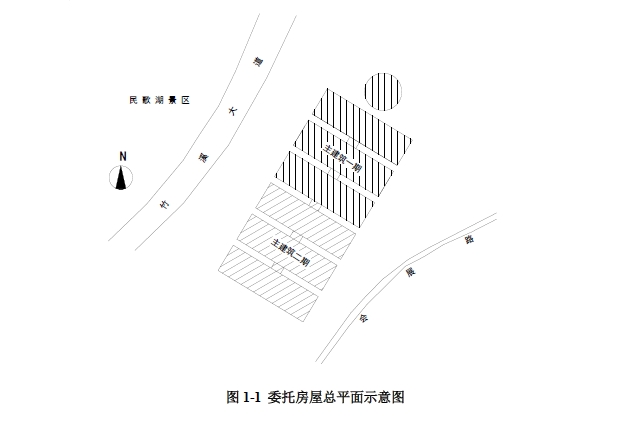

　　1.1 檢測鑒定的范圍

　　1.2 主要工作內容：

　　1、房屋建筑、結構概況和使用情況調查;

　　2、房屋主要受力構件截面尺寸復核;

　　3、網架變形檢測;

　　4、鋼網架焊縫超聲波探傷;

　　5、柱混凝土強度及鋼筋布置情況檢測;

　　6、鋼結構防火涂裝檢測;

　　7、結構損傷情況檢測;

　　8、結構計算及評定;

　　9、綜合現場檢測結果，提出合理維修建議。



　　2 房屋概況

　　南寧XX會展中心位于南寧市發展迅速的新城區中心地帶，由XX設計公司和XX建筑設計研究院合作設計。南寧XX會展中心由主建筑展廳、朱槿花廳、會展廣場等組成。會展中心主建筑主要作為展覽廳使用，使用功能未發生改變，使用過程中未發生火災、使用荷載過大、結構大修及加固等情況。通過現場調查，展廳混凝土柱、鋼筋混凝土核心筒、屋頂鋼結構網殼、朱槿花廳膜結構等布置情況與圖紙基本相符。

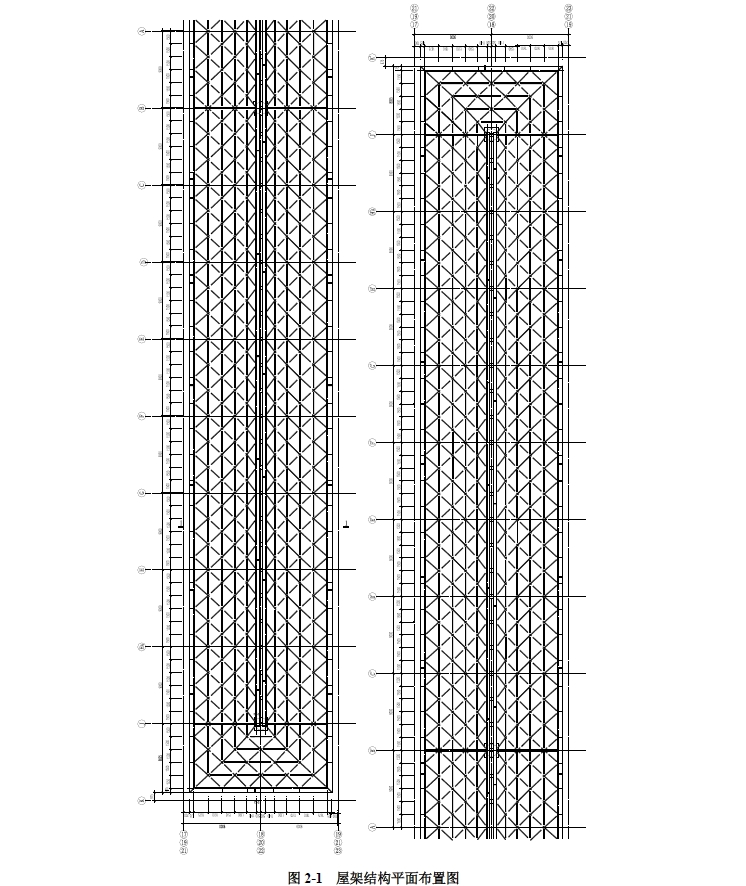

　　南寧XX會展中心主建筑展廳主體為鋼筋混凝土結構，屋面均為大跨度空間鋼網殼結構，每個展廳網殼平面尺寸為54m×180m，整個結構沿縱向由3個V型網殼單元連接而成，跨度為18m，兩端各懸挑9m，總長54m;網殼單元的橫向跨度分別為72m、18m、72m，兩端各懸挑9m，總長180m。網殼的矢高為3.8m，支承在12根直徑為1500mm的鋼筋混凝土柱子上。朱槿花廳的穹頂為旋轉雙曲面網殼鋼結構，由12個雙曲面空間結構單元旋轉而成，穹頂內外覆蓋半透明的PTFE張拉膜結構封閉，內層薄膜支承固定在主結構上，而主結構上另設一附屬結構，用以支承固定外層薄膜。

　　南寧XX會展中心結構所用圓管、方管、矩形管管材、H型鋼、支座板材等均采用Q345B低合金高強度鋼材;柱頂鉸支座樞軸采用45號鋼。用于臨時固定支座的安裝螺栓、支撐和檁條的連接螺栓采用C級普通螺栓連接，與Ⅱ類孔匹配應用，螺栓鋼號為Q235;結構用高強螺栓采用10.9S摩擦型高強度螺栓，連接鋼材摩擦面抗滑系數為0.45;錨栓采用Q235B鋼材。主建筑一期柱混凝土強度等級為C50，剪力墻及梁板為C40，地下室底板及樁承臺為C30;主建筑二期柱及剪力墻混凝土強度等級為C40，樓面梁板為C30，地下室底板及承臺為C40。



　　3 現場檢測

　　3.1房屋主要受力構件截面尺寸復核

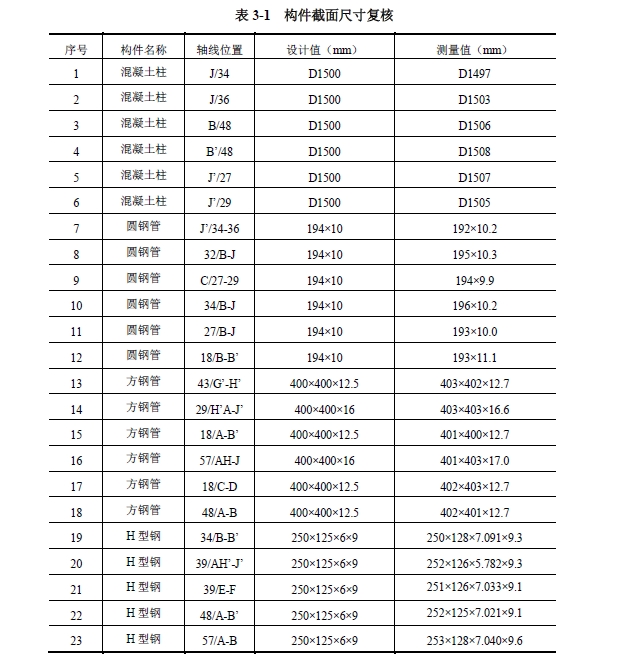

　　根據委托方提供的圖紙采用激光測距儀、卷尺、超聲測厚儀等儀器對主建筑展廳的混凝土圓柱及主要鋼構件截面尺寸進行抽樣檢測，具體數據如下表所示，檢測結果表明所測構件尺寸與原設計偏差滿足規范要求。

　　3.2網架變形檢測

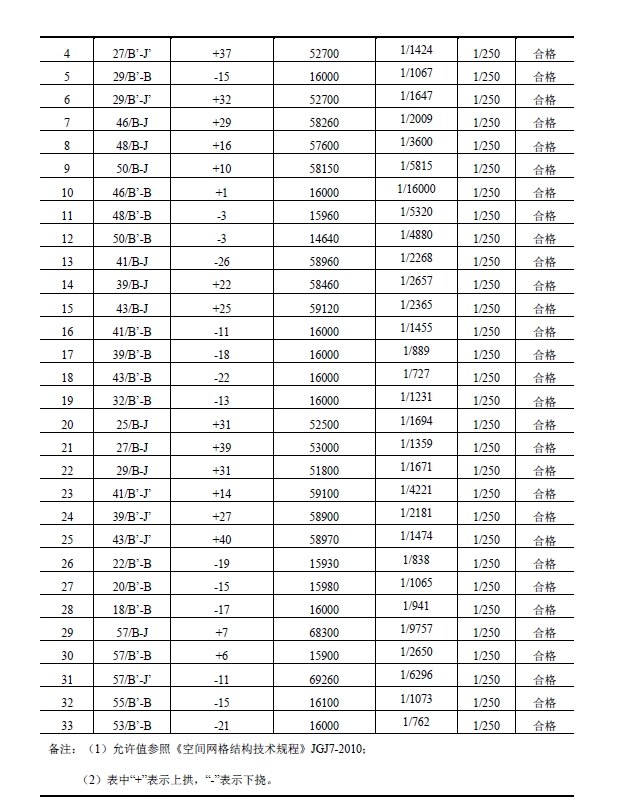

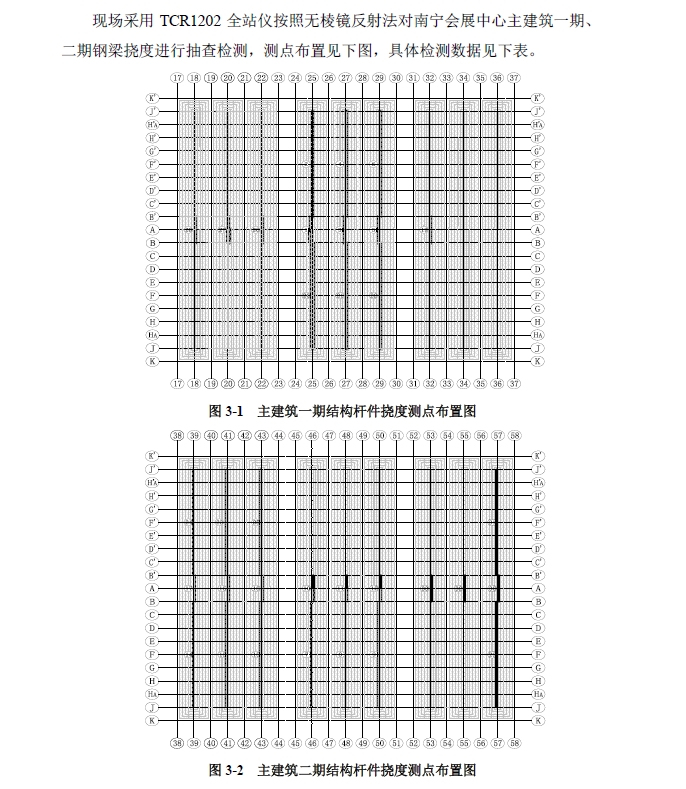

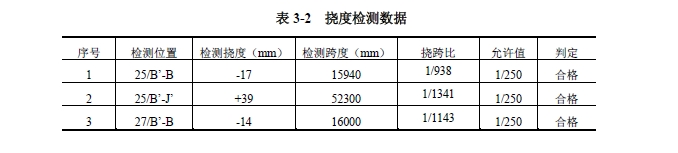

　　3.2.1主要受力桿件撓度檢測

　　3.2.2相對不均勻沉降檢測

　　現場采用TCR1202全站儀對南寧會展中心一期、二期主建筑J’軸線和J軸線混凝土柱的相對不均勻沉降進行檢測，結果表明J’軸線相鄰柱最大沉降差40mm，J軸線相鄰柱最大沉降差29mm，滿足《建筑地基基礎設計規范》(GB50007-2011)的要求。

　　3.3鋼網架焊縫超聲波探傷

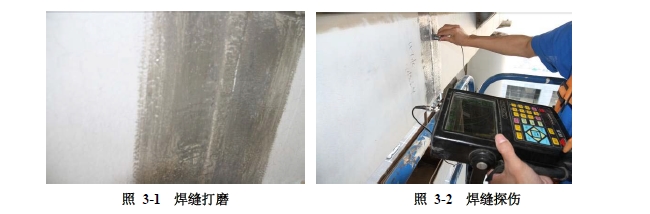

　　根據現場條件，抽取軸線25、27、18、32、34、41和57鋼梁的連接焊縫進行超聲波檢測，未發現缺陷，焊縫質量合格。

　　3.4柱混凝土強度及柱中鋼筋布置情況檢測

　　對會展中心主建筑一期、二期柱的混凝土強度采用超聲-回彈綜合法進行檢測，根據現場抽樣檢測結果，主建筑一期混凝土柱強度在51.1~52.4MPa之間，滿足原設計圖紙C50的要求;主建筑二期混凝土柱強度在41.6~47.6MPa之間，滿足原設計圖紙C40的要求。

　　現場采用KON-RBL(D)型鋼筋探測儀對主建筑一期、二期主要承重混凝土柱的配筋情況進行了調查檢測，結果表明，混凝土柱主要配筋情況和保護層厚度與原設計圖紙相符。

　　3.5鋼結構防火涂裝現場檢測

　　檢測人員對南寧XX會展中心主建筑一期、二期屋面鋼構件的涂裝進行現場檢查，鋼構件表面涂裝出現松散脫落，局部出現脫層起皮，較為嚴重的構件已出現銹蝕。

　　根據現場條件，主要抽取13號、12號、7號和14號展廳內部方鋼管及展廳室外25軸、27軸、18軸和57軸方鋼管進行防火涂裝附著力檢測?，F(xiàn)場使用PosiTeSt AT拉開法測試儀在方鋼管上布置3個點進行拉應力檢測，檢測結果表明，鋼構件表面涂裝附著力破壞模式符合拉開法附著力試驗的要求。

　　涂層厚度檢測主要通過漆膜測厚儀對屋蓋鋼結構網架桿件的涂層厚度進行抽查檢測，由于屋面鋼構件局部表面涂裝脫落，結果表明，多數構件表面涂裝漆膜厚度不能滿足設計要求。

　　3.6結構損傷情況檢測

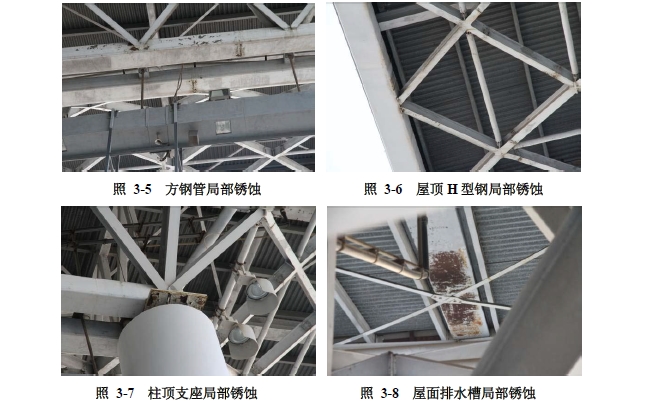

　　1)主建筑展廳方鋼管局部油漆脫落，出現不同程度銹蝕現象，在連接焊縫處銹蝕較為普遍，詳見照片3-5;

　　2)主建筑展廳屋頂局部H型鋼、拉桿等出現銹蝕現象，詳見照片3-6;

　　3)柱頂支座節點板、螺栓等局部出現銹蝕，詳見照片3-7;

　　4)展廳屋面排水槽局部油漆脫落，出現不同程度銹蝕，詳見照片3-8。

　　3.7結構計算及評定

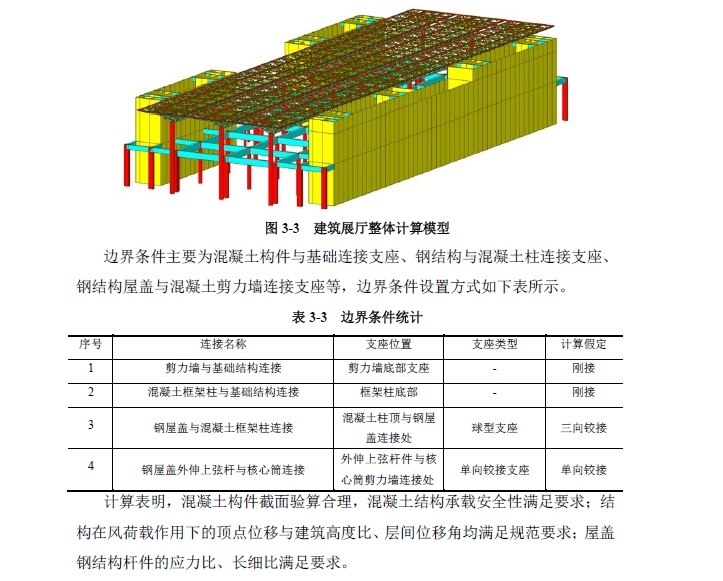

　　根據委托方提供的圖紙及現場檢測數據，采用Midas GEN軟件對會展中心一期、二期主建筑展廳進行整體結構建模計算。選取其中一典型單體區域進行計算，結構空間計算模型如下圖所示。



　　4 結論與建議

　　4.1結論

　　1)南寧XX會展中心主建筑一期、二期主要受力構件尺寸與圖紙基本相符;

　　2)南寧XX會展中心主建筑展廳鋼結構屋架撓度、鋼梁撓度值符合現行規范要求;混凝土柱相對不均勻沉降值滿足現行規范要求;

　　3)主建筑展廳網架方鋼管對接焊縫超聲波探傷檢測未發現缺陷，焊縫質量符合規范要求;屋面網架高強螺栓連接節點未發現松動、螺桿斷裂、節點板滑移等現象，節點連接可靠;

　　4)主建筑展廳圓柱混凝土強度值滿足設計要求，混凝土柱中鋼筋配置情況與設計圖紙相符;

　　5)屋面鋼結構防火涂裝老化、松散、局部起皮脫落較為嚴重，現有漆膜厚度已不能滿足設計要求;

　　6)主建筑展廳屋面鋼結構桿件、柱頂支座、焊縫連接處、高強螺栓連接、排水槽等表面涂裝脫落部位存在一定程度的銹蝕，局部影響建筑物的耐久性和安全性;

　　7)結構計算表明，整體結構的振型分布合理、扭轉效應較小，整體結構變形滿足規范要求;鋼結構及混凝土結構的承載滿足規范要求。

　　4.2 建議

　　1)對屋面鋼構件、連接節點螺栓和焊縫銹蝕部位采取除銹措施，涂刷防銹漆并加強維護;

　　2)為達到防火設計要求，建議對屋面鋼構件表面重新涂刷防火涂料;

　　3)柱頂支座及螺栓銹蝕嚴重區域，在進行除銹防銹后，建議采取加強維護措施并縮短此處的構件維護周期。
