鋼結(jié)構(gòu)工程檢測包括鋼結(jié)構(gòu)和特種設(shè)備的原材料、焊材、焊接件、緊固件、焊縫、螺栓球節(jié)點、涂料等材料和工程的全部規(guī)定的試驗檢測內(nèi)容。主體結(jié)構(gòu)工程檢測，取樣檢測、鋼材化學成分分析、涂料檢測、建筑工程材料、防水材料檢測等、節(jié)能檢測等成套檢測技術(shù)。
本中心在產(chǎn)業(yè)在提升單項檢測技術(shù)的同時，注重發(fā)展和實現(xiàn)專業(yè)間的一體化，完善了成套的鋼結(jié)構(gòu)檢測技術(shù)，包括鋼結(jié)構(gòu)力學性能檢測(拉伸、彎曲、沖擊、硬度)、鋼結(jié)構(gòu)緊固件力學性能檢測(抗滑移系數(shù)、軸力)、鋼結(jié)構(gòu)金相檢測分析(顯微組織分析、顯微硬度測試)、鋼結(jié)構(gòu)化學成分分析、鋼結(jié)構(gòu)無損檢測、鋼結(jié)構(gòu)應力測試和監(jiān)控、涂料檢測、鹽霧試驗等成套檢測技術(shù)。
無損檢測NDT(Non-destructivetesting)是工業(yè)發(fā)展必不可少的有效工具，在一定程度上反映了一個國家的工業(yè)發(fā)展水平，其重要性已得到公認。無損檢測NDT(Non-destructivetesting)，就是利用聲、光、磁和電等特性，在不損害或不影響被檢對象使用性能的前提下，檢測被檢對象中是否存在缺陷或不均勻性，給出缺陷的大小、位置、性質(zhì)和數(shù)量等信息，進而判定被檢對象所處技術(shù)狀態(tài)(如合格與否、剩余壽命等)的所有技術(shù)手段的總稱。
根據(jù)受檢制件的材質(zhì)、結(jié)構(gòu)、制造方法、工作介質(zhì)、使用條件和失效模式，預計可能產(chǎn)生的缺陷種類、形狀、部位、和方向，選擇適宜的無損檢測方法。
1)鋼材力學檢測
對鋼結(jié)構(gòu)所使用的鋼材力學性能進行檢測，如拉伸、彎曲、沖擊、硬度等。

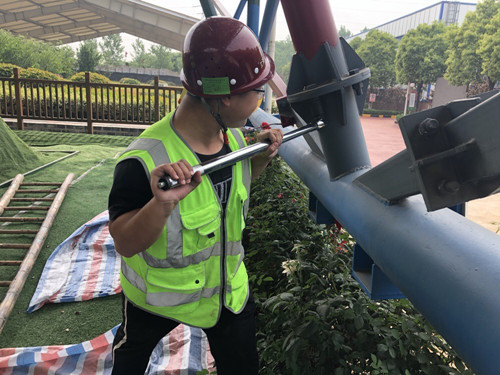

2)緊固件力學檢測
對鋼結(jié)構(gòu)所使用的緊固件力學性能進行檢測，如抗滑移系數(shù)、軸力等。
3)金相分析
對鋼結(jié)構(gòu)所使用的鋼材進行金相分析，如顯微組織分析、顯微硬度測試等。
4)化學成分
對鋼結(jié)構(gòu)所使用的鋼材進行化學成分分析。
5)涂料檢測
對鋼結(jié)構(gòu)表面涂裝所用的涂料進行檢測。
6)應力測試
對鋼結(jié)構(gòu)安裝以及卸載過程中關(guān)鍵部位的應力變化進行測試與監(jiān)控。
7)成套技術(shù)
以上各項，包括鋼結(jié)構(gòu)力學性能檢測(拉伸、彎曲、沖擊、硬度)、鋼結(jié)構(gòu)緊固件力學性能檢測(抗滑移系數(shù)、軸力)、鋼結(jié)構(gòu)金相檢測分析(顯微組織分析、顯微硬度測試)、鋼結(jié)構(gòu)化學成分分析、鋼結(jié)構(gòu)無損檢測、鋼結(jié)構(gòu)應力測試和監(jiān)控、涂料檢測、鹽霧試驗等成套檢測技術(shù)的集成稱之為鋼結(jié)構(gòu)檢測技術(shù)。
鋼結(jié)構(gòu)桿件長細比的檢測與核算，可按規(guī)定測定桿件尺寸，應以實際尺寸等核算桿件的長細比;
鋼結(jié)構(gòu)支撐體系的連接，可按規(guī)定檢測;支撐體系構(gòu)件的尺寸，可按規(guī)定進行測定;應按設(shè)計圖紙或相應設(shè)計規(guī)范進行核實或評定。
鋼結(jié)構(gòu)構(gòu)件截面的寬厚比，可按規(guī)定測定構(gòu)件截面相關(guān)尺寸，并進行核算，應按設(shè)計圖紙和相關(guān)規(guī)范進行評定。
鋼結(jié)構(gòu)防護涂料的質(zhì)量，應按國家現(xiàn)行相關(guān)產(chǎn)品標準對涂料質(zhì)量的規(guī)定進行檢測;
鋼材表面的除銹等級，可用現(xiàn)行國家標準《涂裝前鋼材表面銹蝕等級和除銹等級》GB8923規(guī)定的圖片對照觀察來確定。
不同類型涂料的涂層厚度，應分別采用下列方法檢測：
1)漆膜厚度，可用漆膜測厚儀檢測，抽檢構(gòu)件的數(shù)量不應少于標準表中A類檢測樣本的最小容量，也不應少于3件;每件測5處，每處的數(shù)值為3個相距50mm的測點干漆膜厚度的平均值。
2)對薄型防火涂料涂層厚度，可采用涂層厚度測定儀檢測，量測方法應符合《鋼結(jié)構(gòu)防火涂料應用技術(shù)規(guī)程》CECS24的規(guī)定。
3)對厚型防火涂料涂層厚度，應采用測針和鋼尺檢測，量測方法應符合《鋼結(jié)構(gòu)防火涂料應用技術(shù)規(guī)程》CECS24的規(guī)定。涂層的厚度值和偏差值應按《鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50205的規(guī)定進行評定。涂裝的外觀質(zhì)量，可根據(jù)不同材料按《鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50205的規(guī)定進行檢測和評定。

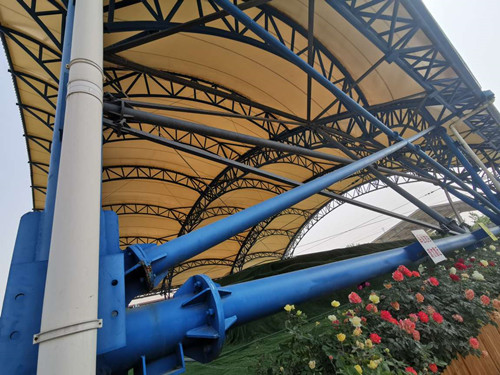

鋼網(wǎng)架的檢測可分為節(jié)點的承載力、焊縫、尺寸與偏差、桿件的不平直度和鋼網(wǎng)架的撓度等項目。
鋼網(wǎng)架焊接球節(jié)點和螺栓球節(jié)點的承載力的檢驗，應按《網(wǎng)架結(jié)構(gòu)工程質(zhì)量檢驗評定標準》JGJ78的要求進行。對既有的螺栓球節(jié)點網(wǎng)架，可從結(jié)構(gòu)中取出節(jié)點來進行節(jié)點的極限承載力檢驗。在截取螺栓球節(jié)點時，應采取措施確保結(jié)構(gòu)安全。
鋼網(wǎng)架中焊縫，可采用超聲波探傷的方法檢測，檢測操作與評定應按《焊接球節(jié)點鋼網(wǎng)架焊縫超聲波探傷及質(zhì)量分級法》JG/T3034.1或《螺栓球節(jié)點鋼網(wǎng)架焊縫超聲波探傷及質(zhì)量分級法》JG/T3034.2的要求進行。
鋼網(wǎng)架中焊縫的外觀質(zhì)量，應按《鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50205的要求進行檢測。
焊接球、螺栓球、高強度螺栓和桿件偏差的檢測，檢測方法和偏差允許值應按《網(wǎng)架結(jié)構(gòu)工程質(zhì)量檢驗評定標準》JGJ78的規(guī)定執(zhí)行。
鋼網(wǎng)架鋼管桿件的壁厚，可采用超聲測厚儀檢測，檢測前應清除飾面層。
鋼網(wǎng)架中桿件軸線的不平直度，可用拉線的方法檢測，其不平直度不得超過桿件長度的千分之一。
鋼網(wǎng)架的撓度，可采用激光測距儀或水準儀檢測，每半跨范圍內(nèi)測點數(shù)不宜小于3個，且跨中應有1個測點，端部測點距端支座不應大于1m。
對于大型復雜鋼結(jié)構(gòu)體系可進行原位非破壞性實荷檢驗，直接檢驗結(jié)構(gòu)性能。結(jié)構(gòu)性能的實荷檢驗可按標準規(guī)定進行。加荷系數(shù)和判定原則可按規(guī)定確定，也可根據(jù)具體情況進行適當調(diào)整。
對結(jié)構(gòu)或構(gòu)件的承載力有疑義時，可進行原型或足尺模型荷載試驗。試驗應委托具有足夠設(shè)備能力的專門機構(gòu)進行。試驗前應制定詳細的試驗方案，包括試驗目的、試件的選取或制作、加載裝置、測點布置和測試儀器、加載步驟以及試驗結(jié)果的評定方法等。試驗方案可按標準制定，并應在試驗前經(jīng)過有關(guān)各方的同意。
對于大型重要和新型鋼結(jié)構(gòu)體系，宜進行實際結(jié)構(gòu)動力測試，確定結(jié)構(gòu)自振周期等動力參數(shù)。結(jié)構(gòu)動力測試宜符合標準規(guī)定。
可根據(jù)實際條件選用電阻應變儀或其他有效的方法進行檢測。
