房屋裂縫問題已經(jīng)成為最常見的房屋質(zhì)量問題，對(duì)混凝土結(jié)構(gòu)而言，裂縫的存在是十分普遍的現(xiàn)象。大量科研和實(shí)踐都證明了混凝土結(jié)構(gòu)出現(xiàn)裂縫是不可避免的，裂縫出現(xiàn)時(shí)荷載常為極限荷載的15%-25%。在正常使用荷載作用下，鋼筋混凝上結(jié)構(gòu)一般是帶裂縫工作的，一般肉眼可見的裂縫范圍為0.02- 0.05mm，裂縫寬度小于0.05mm 的屬無害裂縫，對(duì)防水、防腐蝕與承重的影響均可忽略不計(jì)。我國(guó)現(xiàn)行規(guī)范對(duì)一般正常使用條件下混凝土結(jié)構(gòu)構(gòu)件最大裂縫寬度的控制標(biāo)準(zhǔn)為0.3mm。因此就經(jīng)濟(jì)及科學(xué)觀點(diǎn)，一定程度的裂縫是可以接受的。
但有的裂縫會(huì)造成結(jié)構(gòu)承載能力降低，結(jié)構(gòu)的可靠度下降;有的雖對(duì)承載力無多大影響，但會(huì)出現(xiàn)諸如混凝上保護(hù)層脫落、鋼筋銹蝕加速和混凝土碳化，降低結(jié)構(gòu)的耐久性或發(fā)生滲漏，影響使用。當(dāng)裂縫寬度達(dá)到一定的數(shù)值時(shí)，還可能危及結(jié)構(gòu)的安全。因此，如何對(duì)混凝土結(jié)構(gòu)中的裂縫進(jìn)行評(píng)價(jià)、鑒定、修復(fù)，對(duì)結(jié)構(gòu)的使用和維護(hù)具有十分重要的現(xiàn)實(shí)意義。
裂縫形成的原因一般分成兩類：結(jié)構(gòu)性裂縫和非結(jié)構(gòu)性裂縫。
【結(jié)構(gòu)性裂縫】由于直接施加的各種靜力和動(dòng)力荷載所引起的裂縫。由于結(jié)構(gòu)承載力不足應(yīng)力達(dá)到限值引起的，是結(jié)構(gòu)開始破壞的特征。這種裂縫是比較危險(xiǎn)的，如果不對(duì)這類裂縫進(jìn)行處理將對(duì)結(jié)構(gòu)的安全帶來隱患。
【非結(jié)構(gòu)性裂縫】由于溫度變化、收縮、不均勻沉降等間接作用, 結(jié)構(gòu)的變形受到約束而引起的裂縫。這種裂縫對(duì)結(jié)構(gòu)承載力的影響不大，可根據(jù)結(jié)構(gòu)耐久性、抗?jié)B、抗震、使用等方面要求采取修補(bǔ)措施。
在實(shí)際工程結(jié)構(gòu)中，由于荷載所引起的裂縫只占總數(shù)的20%左右，而由于間接作用所產(chǎn)生的裂縫，大約占裂縫總數(shù)的80%。裂縫成因復(fù)雜，對(duì)結(jié)構(gòu)的影響差異也較大。只有在弄清結(jié)構(gòu)受力狀態(tài)和裂縫對(duì)結(jié)構(gòu)影響的基礎(chǔ)上，才能確定相應(yīng)的修復(fù)措施。
—— 裂縫調(diào)查與分析 ——
裂縫成因調(diào)查包括對(duì)【材質(zhì)與施工質(zhì)量】、【設(shè)計(jì)計(jì)算與構(gòu)造】、【使用環(huán)境與荷載】等方面的調(diào)查，是為裂縫分析提供依據(jù)的。
通過裂縫現(xiàn)狀觀測(cè)、成因調(diào)查判明是結(jié)構(gòu)性裂縫還是非結(jié)構(gòu)性裂縫。裂縫的寬度、長(zhǎng)度保持恒定不變的屬于穩(wěn)定裂縫，只要其寬度不大，符合規(guī)范要求，其危險(xiǎn)性較小，屬安全構(gòu)件;裂縫的寬度和長(zhǎng)度隨時(shí)間不斷擴(kuò)展，說明鋼筋應(yīng)力可能接近或達(dá)到流限，對(duì)承載力有嚴(yán)重的影響，應(yīng)及時(shí)采取措施。
—— 裂縫的檢測(cè) ——
裂縫檢測(cè)就是裂縫現(xiàn)狀檢查，通過現(xiàn)狀檢測(cè)并繪制裂縫分布圖，為進(jìn)行裂縫分析和危害性評(píng)定提供依據(jù)。
裂縫外觀檢測(cè)常用的儀器有刻度放大鏡、裂縫對(duì)比卡等，裂縫深度主要采用超聲波法探測(cè)或直接鉆芯法檢測(cè)。檢測(cè)的一般步驟如下：
01 繪制裂縫分布圖
先畫出產(chǎn)生裂縫構(gòu)件的形狀， 然后將裂縫的位置、長(zhǎng)度標(biāo)于圖上，并對(duì)每條裂縫進(jìn)行編號(hào)和注明裂縫出現(xiàn)時(shí)間。為便于研究分析，裂縫圖應(yīng)根據(jù)構(gòu)件逐一繪制展開圖，并在圖上標(biāo)明方位。當(dāng)裂縫數(shù)量較多時(shí)，可在構(gòu)件有裂縫的表面畫上方格，方格尺寸依據(jù)構(gòu)件的大小以200- 500mm 為宜，在裂縫的一側(cè)用毛筆或粉筆沿裂縫畫線，然后依據(jù)同樣的位置翻樣到記錄本上，對(duì)于特殊形狀的裂縫還要拍照和攝像。
02 測(cè)定裂縫寬度

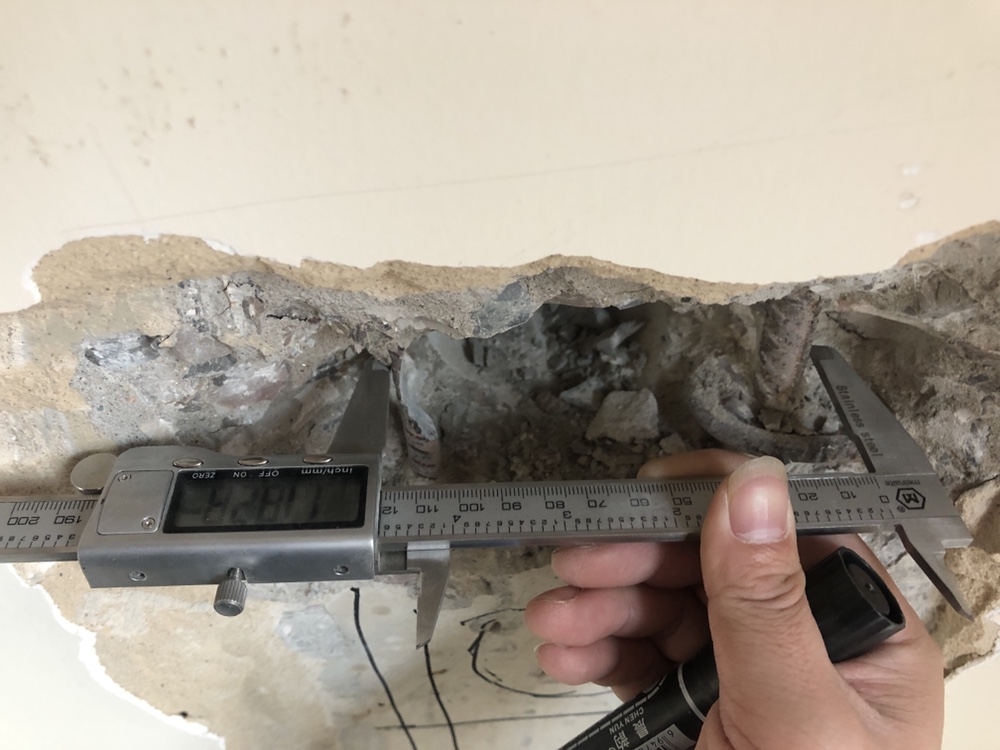

測(cè)定時(shí)把裂縫全長(zhǎng)分為四等分，中央點(diǎn)和兩端，以及中央點(diǎn)和中間的第三分點(diǎn)。測(cè)定裂縫方向上的垂直寬度，使用帶有刻度的專用顯微鏡，將刻度與縫口垂直，量出縫口寬度，記下讀數(shù)并標(biāo)于圖上。也可以采用裂縫卡通過放大鏡估計(jì)裂縫寬度，但這種方法誤差較大。裂縫長(zhǎng)度可用鋼尺測(cè)量，在裂縫的端部要有標(biāo)志，標(biāo)上年月日，以觀測(cè)裂縫的發(fā)展。在測(cè)定裂縫長(zhǎng)度和寬度的同時(shí)，須同時(shí)確認(rèn)保護(hù)層厚度，保護(hù)層混凝土厚度不宜用鏨鑿開時(shí)，可用鋼筋探測(cè)器找出其厚度。
03 測(cè)定裂縫深度
檢測(cè)裂縫的深度通常用超聲波法，通過所測(cè)得的聲時(shí)與探頭之間的關(guān)系推算出裂縫的深度。用超聲波測(cè)試裂縫深度，要在避開鋼筋的位置上進(jìn)行，且僅對(duì)一些受力裂縫比較合適，因?yàn)檫@種裂縫兩邊的混凝土一般是完全分離的。如果兩邊的混凝土并未完全分離，用超聲波檢測(cè)是不太準(zhǔn)確的。對(duì)于裂縫不深且其走向大致成一直線的構(gòu)件，可以采用直接取芯的方法進(jìn)行檢測(cè)。這種方法是在有裂縫的位置，沿深度方向鉆取混凝土芯樣，這樣可以在芯樣側(cè)面直接測(cè)量裂縫深度，其缺點(diǎn)是對(duì)構(gòu)件有一定的破損。
04 裂縫發(fā)展情況觀測(cè)
對(duì)于活動(dòng)裂縫，應(yīng)進(jìn)行定期觀測(cè)，專用儀器有接觸式引伸儀、振弦式應(yīng)變儀等，最簡(jiǎn)單的辦法是騎縫涂抹石膏餅觀察。在典型裂縫位置處抹50mm左右見方的石膏餅，觀察石膏餅是否沿原裂縫開裂，就可確定裂縫是否在繼續(xù)發(fā)展。石膏餅開裂寬度大，說明裂縫增長(zhǎng)也大，將裂縫的變化情況亦記于圖上。通過以上觀測(cè)繪制形成的裂縫圖，即可作為裂縫分析的依據(jù)。
以上是房屋檢測(cè)機(jī)構(gòu)為大家整理的關(guān)于房屋裂縫形成原因及房屋裂縫檢測(cè)常規(guī)方法的內(nèi)容，希望對(duì)大家有所幫助！注：本文章內(nèi)容僅供參考?。?！
