樁基是建筑工程結構常用基礎形式之一，樁身的完整性和樁的承載能力，直接影響者建筑上層結構的穩定。因此，做好樁基檢測十分重要。
一、基坑中樁基的檢測方法
樁基檢測的方法主要有：超聲波投射法、靜載試驗、鉆芯法、低應變法等。
1)超聲波透射法：主要檢測樁身砼的密實程度以及樁身完整程度;
2)靜載試驗法：目前公認的檢測基樁豎向抗壓承載力最直接、最可靠的試驗方法;
3)鉆芯法：具有科學、直觀、實用等特點，在檢測混凝土灌注樁方面應用較廣;
4)反射波法：主要檢測樁身完整性;
5)高應變法：主要功能是判定樁豎向抗壓承載力是否滿足設計要求。
本文選取超聲波透射法，從原理、現場檢測到數據分析，講解如何使用聲波檢測儀進行樁基檢測。
二、樁基超聲波透射法
超聲波透射法檢測基樁完整性是根據聲參量的變化對混凝土灌注樁樁身缺陷和樁身完整性進行評價的一種有效方法。
01 基本原理
在樁內預埋若干根平行于樁縱軸的聲測管，探頭在聲測管內沿樁身逐點檢測，根據聲參量變化判斷缺陷位置，評定樁身完整性。
02 工作流程
1)收集樁基資料;
2)探測孔深，丈量管距;
3)數據采集;
4)繪制曲線;
5)分析判斷，出具檢測報告。
03 現場檢測
在做檢測之前，我們先簡單了解一下檢測儀器要求— —超聲波檢測儀。
1)超聲儀能夠?qū)崟r顯示收到的波形;
2)能夠?qū)β晻r、幅度進行手動和自動判讀，具有頻譜分析功能;
3)聲時分辨率≤0.5，聲波幅值測量相對誤差<5%。

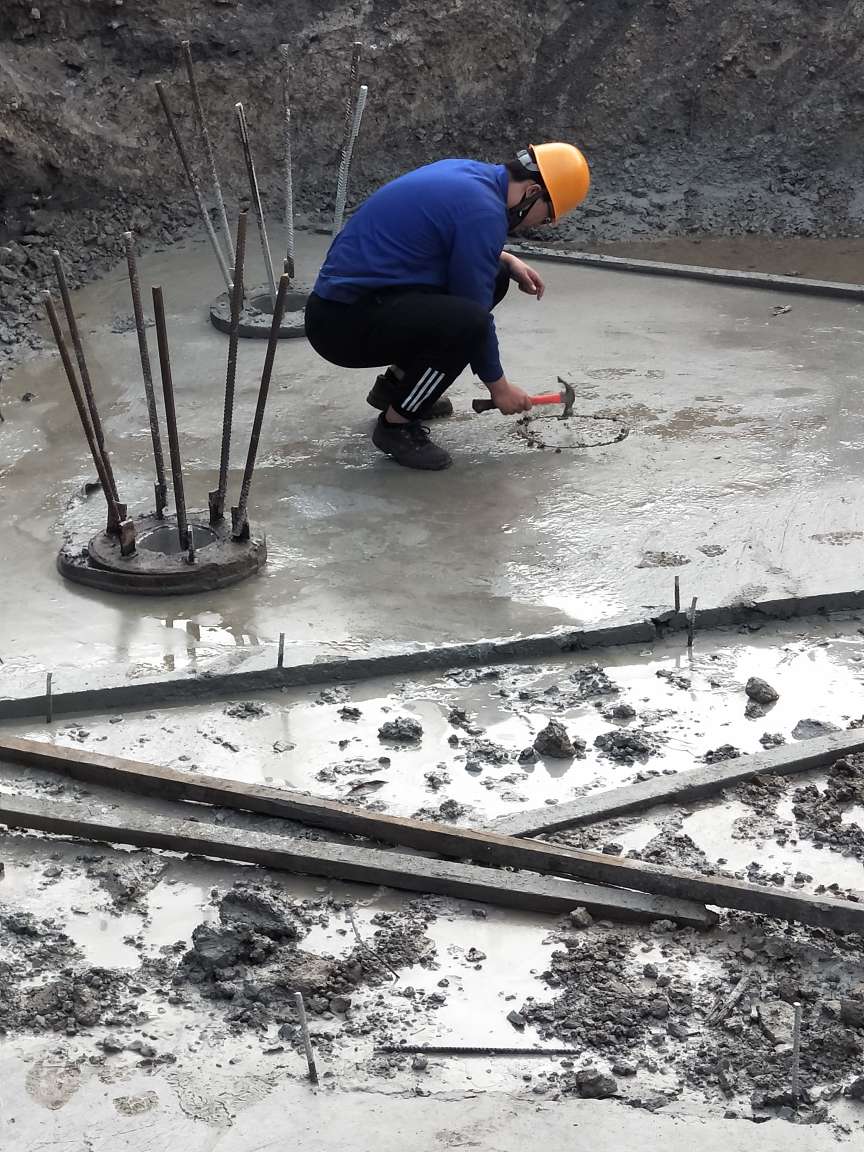

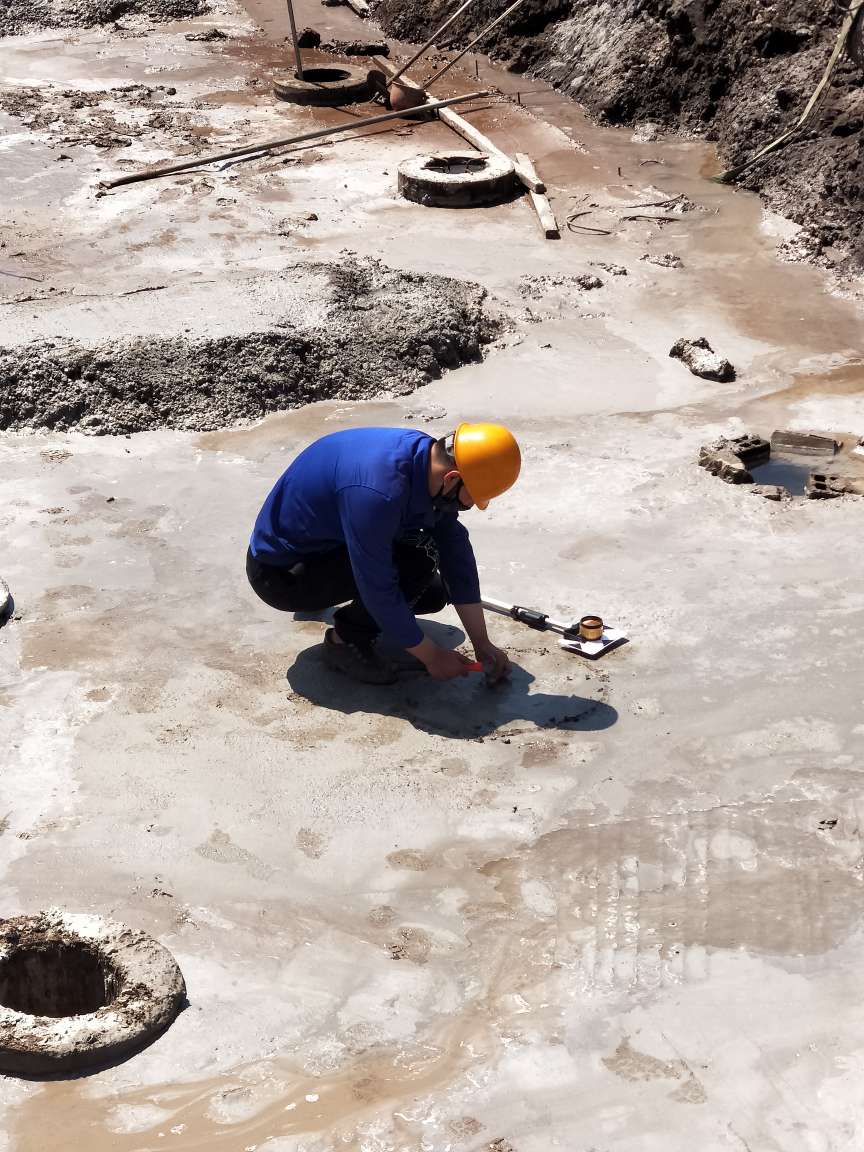

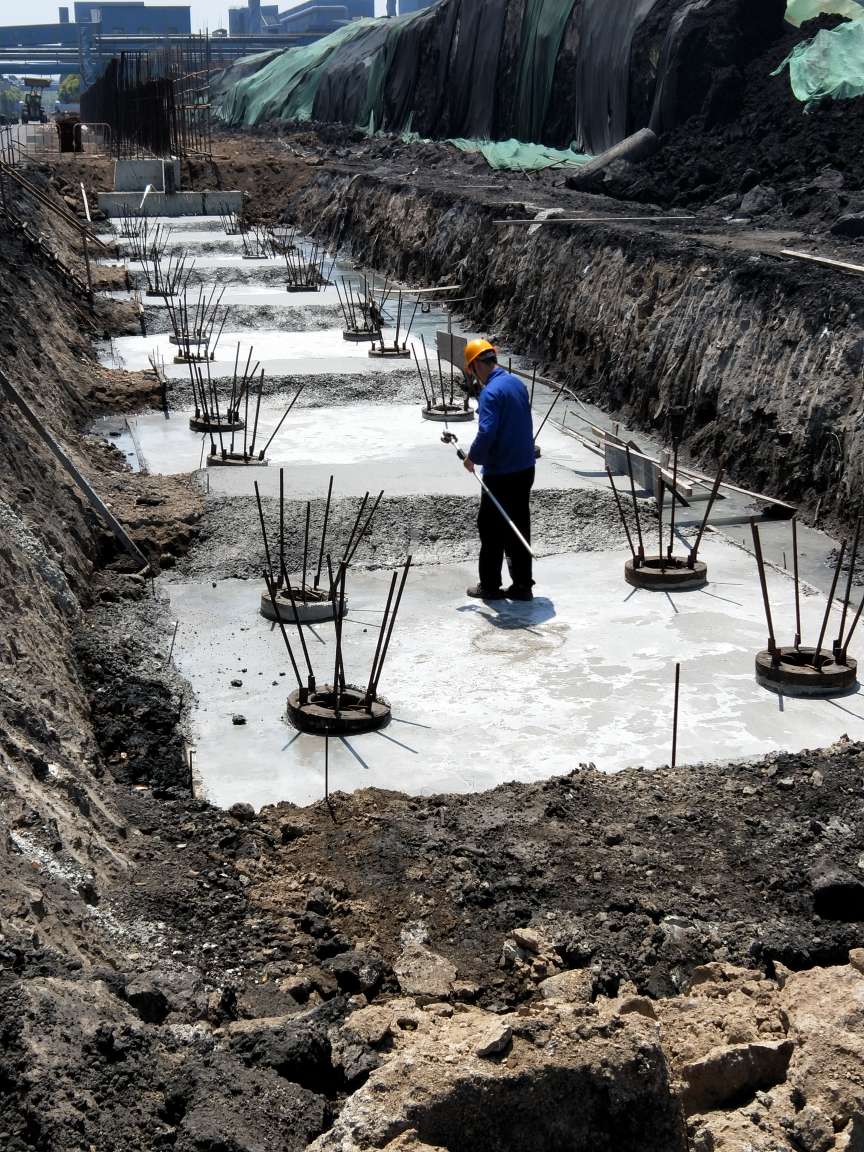

【現場檢測】
1)根據同批次檢測樁的樁徑大小選擇合適的換能器及儀器參數，并采用標定法確定儀器系統的延遲時間。
2)量測并核實樁基測管的外徑、內徑、各測試剖面兩管外壁距離、深度等，對所有聲管進行剖面全組合，作出檢測簡圖。
3)將發射探頭和各接收換能器放入標志深度測管測點處，保持固定高差進行同步升降，實時記錄接收信號的時程曲線，讀取聲時、首波峰值和周期值。按照測試簡圖對所用檢測剖面檢測。
4)對所測數據進行初步分析，存在樁身質量可疑點，再進行加密測試或傾測、扇形掃測，進一步確定樁身缺陷的位置和范圍。
04 數據分析
根據檢測獲取的聲時判據、聲幅判據以及PDS判據，分析各聲學參數的臨界值，綜合各判據判斷結果以及實際的波形圖，對樁身的完整性進行評價。除上述判據外，還有主頻判據以及由聲時判據演化的聲速判據。
【分析與判定--檢測值】：聲時、聲速、波幅和主頻。
【分析與判定--聲速臨界值】：
?、?數據排序;
?、?截去明顯小值;
?、?計算判據;
?、?檢驗;
?、?截去小值;
?、?重復③④⑤步驟;
?、?得到臨界值。
【分析與判定--波幅臨界值】：用波幅平均值減6dB作為波幅臨界值，當實測波幅低于臨界值時，應將其作為可疑缺陷區。
【分析與判定—斜率判據】：聲時深度曲線上斜率與相鄰測點聲時的乘積，這是一個對缺陷邊沿敏感的量，配合聲時或聲幅判據使用。
05 樁基完整性評定
結合樁基施工過程的全部技術資料，以及現場檢測的數據，對樁基完整性進行分析、判斷和評定，形成檢測報告。
