在當(dāng)今建筑工程中，混凝土的應(yīng)用非常廣泛，不管是鋼筋混凝土結(jié)構(gòu)還是磚混結(jié)構(gòu)的建筑，都離不開混凝土。而混凝土質(zhì)量的好壞，既對(duì)建筑結(jié)構(gòu)的安全，也對(duì)建筑工程的造價(jià)有很大影響，因此混凝土質(zhì)量檢測(cè)是整個(gè)檢測(cè)工作中的重中之重。
目前，對(duì)于普通工程，混凝土質(zhì)量的檢測(cè)一般包括以下幾個(gè)方面：
一、混凝土強(qiáng)度的檢測(cè)
1.混凝土強(qiáng)度的檢測(cè)目前來說方法比較多，常用的有回彈法、超聲回彈綜合法、拔出法、鉆芯法。其中回彈法和超聲回彈綜合法都屬于非破損法。
回彈法操作簡(jiǎn)單，并能較好的反映混凝土的均勻性，半個(gè)多世紀(jì)以來我國(guó)對(duì)回彈法的技術(shù)規(guī)程也是反復(fù)修訂，至2011年編號(hào)改為JGJ/T23-2011?；貜椃z測(cè)混凝土強(qiáng)度應(yīng)分批進(jìn)行驗(yàn)收。同一驗(yàn)收批的混凝土應(yīng)由強(qiáng)度等級(jí)相同、原材料、齡期、養(yǎng)護(hù)條件相同以及生產(chǎn)工藝和配合比相同的同種構(gòu)件組成，且對(duì)抽檢數(shù)量有嚴(yán)格的規(guī)定。檢測(cè)完畢后，需對(duì)檢測(cè)數(shù)據(jù)進(jìn)行統(tǒng)計(jì)分析，得出其所代表的檢測(cè)批構(gòu)件的強(qiáng)度推定值。
2.超聲回彈綜合法檢測(cè)混凝土強(qiáng)度是1966年有羅馬尼亞建筑及建筑經(jīng)濟(jì)科學(xué)研究院首次提出的，1988年我國(guó)也批準(zhǔn)了《超聲回彈綜合法檢測(cè)混凝土強(qiáng)度技術(shù)規(guī)程》(CECS02：88)。
相對(duì)于單一回彈法來說超聲回彈綜合法檢測(cè)混凝土強(qiáng)度可以減少齡期及含水率對(duì)混凝土強(qiáng)度造成的影響，彌補(bǔ)不足，提高測(cè)試精度。實(shí)質(zhì)上，超聲回彈綜合法檢測(cè)混凝土強(qiáng)度就是超聲法和回彈法兩種單一的測(cè)強(qiáng)方法的綜合測(cè)試。
3.后裝拔出法是一種半破損檢測(cè)方法，是指在已硬化的混凝土表面鉆孔、磨槽、嵌入錨固件并安裝拔出儀進(jìn)行拔出試驗(yàn)，測(cè)定極限拔出力，根據(jù)預(yù)先建立的拔出力與混凝土強(qiáng)度之間的相關(guān)關(guān)系檢測(cè)混凝土強(qiáng)度。被檢測(cè)混凝土的強(qiáng)度不應(yīng)低于10.0MPa。由于對(duì)拉拔時(shí)混凝土中的應(yīng)力狀態(tài)尚無定論，目前還只能用拉拔強(qiáng)度作為衡量混凝土質(zhì)量的相對(duì)指標(biāo)，當(dāng)用拔出法推定混凝土抗壓強(qiáng)度是，則必須建立混凝土標(biāo)準(zhǔn)抗壓強(qiáng)度與拉拔強(qiáng)度之間的經(jīng)驗(yàn)關(guān)系。

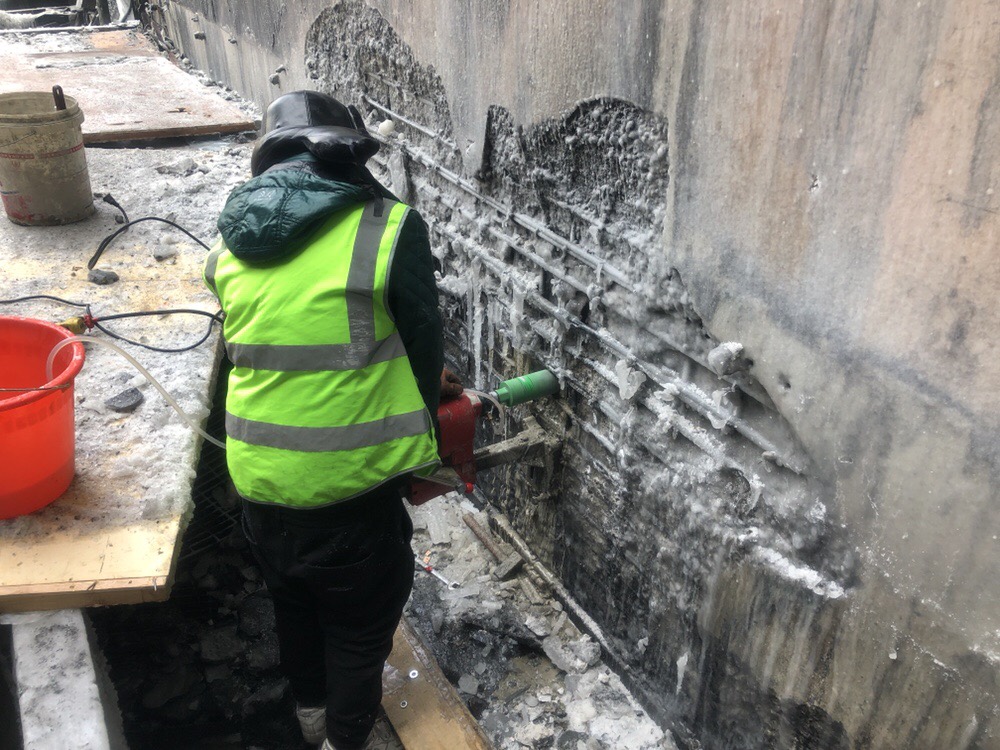

4.鉆芯法是利用專用鉆機(jī)，從結(jié)構(gòu)混凝土中鉆取芯樣以檢測(cè)混凝土強(qiáng)度活觀察混凝土內(nèi)部質(zhì)量的方法，也是一種半破損檢測(cè)手段。鉆芯法檢測(cè)混凝土強(qiáng)度有直觀、可靠、精度高的特點(diǎn)。試驗(yàn)表明，對(duì)于齡期過短或者強(qiáng)度沒有達(dá)到10MP的混凝土，不適宜用鉆芯法，而且因?yàn)殂@芯時(shí)會(huì)對(duì)結(jié)構(gòu)造成局部損傷，對(duì)鉆芯的位置及數(shù)量也有一定的限制，鉆芯后的孔洞需要修補(bǔ)，鉆芯機(jī)設(shè)備笨重，成本較高等問題的出現(xiàn)，造成鉆芯法有一定的局限。
二、混凝土內(nèi)部狀況的檢測(cè)
在實(shí)際施工中，經(jīng)常會(huì)因技術(shù)管理和施工的疏忽造成混凝土內(nèi)部產(chǎn)生疏松、空洞、施工縫等問題，所以內(nèi)部狀況檢測(cè)可以及時(shí)提出補(bǔ)救措施。現(xiàn)行的一般采用超聲測(cè)缺，根據(jù)聲時(shí)、振幅、波形等超聲參量的變化與結(jié)構(gòu)混凝土的密實(shí)度、均勻性和局部缺陷的狀況來判斷。
1.如果存在缺陷，會(huì)出現(xiàn)超聲波收發(fā)通道上的介質(zhì)不連續(xù)，聲波路程變長(zhǎng)，所以聲速差異是判斷缺陷的參量之一。
2.第二個(gè)參量是首波幅度高低，因?yàn)楦鹘橘|(zhì)聲阻抗顯著不同，是投射的聲波產(chǎn)生不規(guī)則散射，造成超聲波的較大損失，繞射到達(dá)的信號(hào)微弱，使得首波幅度下降。
3.接收信號(hào)中的頻率成分的變化也是超聲測(cè)缺的一個(gè)研究方向，其原因是混凝土組織構(gòu)造的不均勻性幾內(nèi)部缺陷，使探測(cè)脈沖在傳播過程中發(fā)生反射、折射。
4.接收的波形也可以用作判斷缺陷的一個(gè)參量，超聲波在缺陷的界面上的復(fù)雜反射折射使聲波傳播的相位發(fā)生差異，疊加的結(jié)果導(dǎo)致接收信號(hào)的波形發(fā)生不同程度的畸變。
內(nèi)部缺陷的檢測(cè)方法還有沖擊-回波法、聲發(fā)射技術(shù)、紅外線檢測(cè)技術(shù)、雷達(dá)波檢測(cè)技術(shù)。如果檢測(cè)到有缺陷，需要及時(shí)修補(bǔ)，一般采用噴射砂漿或灌漿補(bǔ)救的措施。
三、混凝土中鋼筋的檢測(cè)
鋼筋混凝土結(jié)構(gòu)中對(duì)鋼筋保護(hù)層厚度有明確的規(guī)定，不符合規(guī)范要求的將影響結(jié)構(gòu)的耐久性。鋼筋的移位則會(huì)不滿足受力的設(shè)計(jì)要求，而主筋的直徑尺寸則會(huì)影響建筑的承載力和抗震度。因此混凝土內(nèi)部鋼筋的檢測(cè)是一項(xiàng)十分重要的檢測(cè)項(xiàng)目。
1.保護(hù)層厚度的檢測(cè)
保護(hù)層厚度是指從混凝土表面到鋼筋最外緣之間的距離。作用是保護(hù)鋼筋不被銹蝕(空氣中含水量，空氣中二氧化碳含量越高需要的保護(hù)層越厚)。粘結(jié)錨固(鋼筋要通過保護(hù)層把均勻力傳到混凝土中，保護(hù)層厚度不夠的話，會(huì)過早出現(xiàn)裂縫，鋼筋不能充分受力，同時(shí)水和二氧化碳又能大量入侵，銹蝕鋼筋)。但是不能太厚，若超出設(shè)計(jì)規(guī)范要求，對(duì)于偏心受力柱的承載能力將有一定程度的不利影響，因?yàn)榛炷帘Ｗo(hù)層厚度的增大導(dǎo)致柱的偏心程度增加，從而降低柱的強(qiáng)度，一般在2.5%左右，大則5.7%，所以現(xiàn)行的施工規(guī)范對(duì)鋼筋的混凝土保護(hù)層有明確的規(guī)定，并要求了實(shí)際偏差范圍。
鋼筋保護(hù)層厚度的檢測(cè)一般采用非破損法，采用電磁感應(yīng)法、雷達(dá)波法、半電池電位法來檢測(cè)。檢測(cè)面應(yīng)清潔、平整 ，并應(yīng)避開金屬預(yù)埋件。實(shí)測(cè)過程中若保護(hù)層厚度小于鋼筋探測(cè)儀的最小示值是應(yīng)在探頭下附加墊塊。允許有±1mm的誤差。
2.混凝土中鋼筋直徑的檢測(cè)

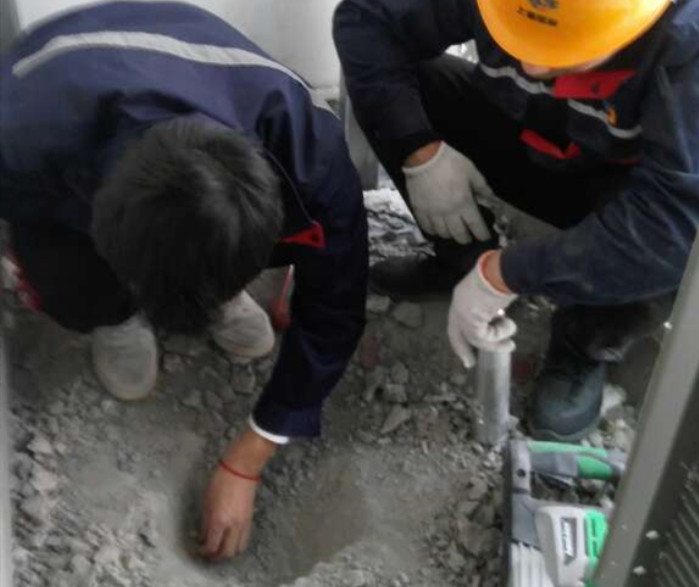

鋼筋直徑屬于隱蔽工程，鋼筋的使用對(duì)建筑物的承載力及抗震度有很大的影響，所以為了校核或?qū)εf建筑的質(zhì)量復(fù)查、修建擴(kuò)建在缺乏圖紙的情況下，混凝土內(nèi)部鋼筋直徑的檢測(cè)顯得尤為重要。一般都是采用數(shù)字顯示示值的鋼筋探測(cè)儀來檢測(cè)，鋼筋探測(cè)儀對(duì)鋼筋公稱直徑的檢測(cè)允許誤差為±1mm。檢測(cè)過程中，需結(jié)合鉆孔、剔鑿的方法進(jìn)行，鉆孔、剔鑿的數(shù)量不應(yīng)少于已測(cè)鋼筋的30%且不應(yīng)少于3處(實(shí)測(cè)數(shù)量不到3處時(shí)應(yīng)全部選取)。
3.鋼筋間距的檢測(cè)
一般鋼筋間距就是指鋼筋形心之間距離，間距過小不方便施工，振搗棒插不進(jìn)，導(dǎo)致混凝土振搗不密實(shí)，過大則不滿足受力要求，所以對(duì)鋼筋間距的檢測(cè)也是一項(xiàng)重要的內(nèi)容?，F(xiàn)行比較廣泛的檢測(cè)方法是電磁感應(yīng)法。
建筑業(yè)是一個(gè)關(guān)系到國(guó)計(jì)民生的支柱性基礎(chǔ)產(chǎn)業(yè)，與其相關(guān)的檢測(cè)市場(chǎng)的潛力非常大，但是工程質(zhì)量問題需要嚴(yán)格把關(guān)。因此檢測(cè)行業(yè)更要嚴(yán)格自律，不斷提高專業(yè)素質(zhì)，才能適應(yīng)新形勢(shì)的需要，營(yíng)造良好的工程質(zhì)量檢測(cè)市場(chǎng)秩序，對(duì)檢測(cè)結(jié)果負(fù)責(zé)，對(duì)委托方負(fù)責(zé)，更是對(duì)自己負(fù)責(zé)。
