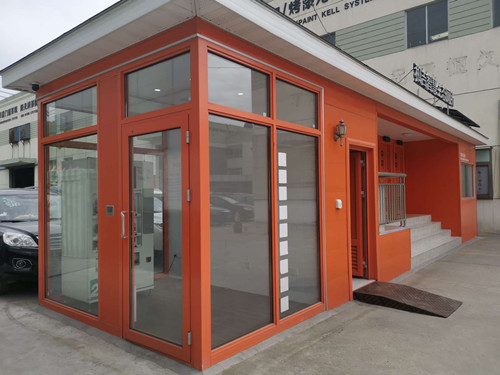

本次受檢建筑為 XXXX 有限公司裝配式移動環保廁所，整體平面呈矩形、廁所軸線尺寸為 6.0m×2.0m。整個廁所的主體結構為鋼框架結構。底座鋼結構材料采用鍍鋅鋼材，滿焊焊接。移動廁所整體框架與底座主體連接采取滿焊焊接成型，整體輔梁、主梁間隔焊接間隙為 400mm，屋頂采用鋼結構主梁與主體框架滿焊焊接成型，后焊接屋頂主體結構，坡頂承采用鍍鋅角鐵滿焊焊接加強處理，鍍鋅鋼材厚度為 10mm，骨架采10#、6#、5#方鋼和 4#角鐵焊接，所有鋼材為鍍鋅鋼材，鋼構件用防腐漆涂刷三遍，防腐涂層厚度均為 2.0mm。

　　移動廁所生產日期：2017 年 5 月。廁所底部設置八個墊腳使公廁離地40-100mm，便于移動。廁所內墻墻面采用九厘板外貼 UV 板，中間設有保溫巖棉，外墻采用豪華防腐防銹易清潔的金屬雕花板，地板采用瓷磚、大理石，屋面為壓型組合板并采用多彩纖維板防水材料。

　　檢測目的、范圍和內容

　　為了解 XXXX 有限公司裝配式移動環保廁所的抗震設防烈度是否達到 8 度及抗風能力是否達到 1級，XXXX有限公司特委托我房屋質量檢測站對 XXXX 有限公司裝配式移動環保廁所上部主體結構抗風性能抗震性能進行鑒定，檢測范圍為 XXXX 有限公司裝配式移動環保廁所。移動環保廁所抗風性能抗震性能檢測內容如下：

　　(1)建筑、結構復核

　　根據委托方提供的該構筑物圖紙等資料，現場對其結構的布置、構造進行復核。

　　(2)結構損傷狀況的檢測

　　檢查結構是否有裂縫、變形以及局部損傷情況，用文字、照片等形式記錄下來。查出破損的結構構件的位置、程度及原因，并對出現的破損現象進行分析。

　　(3)結構承載力分析

　　不考慮基礎做法情況下，根據委托方提供的相關資料及所檢測裝配式移動環保廁所成品現狀，結合現場檢測數據，綜合分析所檢裝配式移動環保廁所成品在正常使用情況的承載力及主體結構抗風、抗震性能。

　　檢查及分析結果

　　1 建筑復核

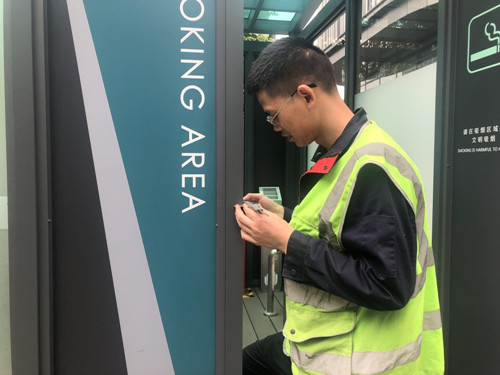

　　根據委托方提供的廁所原始設計資料，我司工作人員采用手持式激光測距儀(Disto-D2)和鋼卷尺(5M)對廁所墻體的分布、門窗位置及尺寸等建筑布置情況以及構筑物的軸線尺寸、高度等進行了抽樣復核，檢測結果(參見表 6.1)表明構筑物結構布置主要尺寸及位置與圖紙基本相符，軸線位置尺寸偏差在規范允許范圍內。

　　2 結構損傷狀況的檢測

　　檢測人員對本次所檢 XXXX 有限公司裝配式移動環保廁所損傷缺陷情況進行檢測檢查，表明 XXXX 有限公司裝配式移動環保廁所主要承重構件未發生明顯老化、變形等現象，承重鋼構件節點連接處未發現異?，F(xiàn)象，鋼梁、鋼柱連接基本可靠，焊接完好、未發現明顯裂痕現象。

　　3 結構安全性計算分析

　　3.1 荷載調查

　　根據《建筑結構荷載規范》(GB50009-2012)及現場調查，具體荷載標準取值如下：

　　(1)恒荷載

　　屋面恒載取標準值：2.0kN/m²，自重由軟件自動計算;

　　(2)活荷載

　　屋面活荷載取標準值：0.5kN/m²;

　　(3)風載

　　根據《建筑結構荷載規范》(GB50009-2012)及相關資料，12 級風的風壓相當0.25kN/m²~0.45kN/m²，本次基本風壓取0.45kN/m²，地面粗糙度為 C 類(本次風荷載取值以常州市為例);

　　(4) 地震作用

　　根據《建筑結構抗震設計規范》(GB50011-2010)(2016 版)，抗震設防烈度8度;

　　(5) 材料參數

　　鋼材材料強度取 Q235B 級鋼(215N/mm²,厚度或直徑≤16mm)。

　　3.2 結構承載力驗算

　　結合現場檢測數據、原始設計與施工資料，采用PKPM 軟件對本次所檢裝配式移動環保廁所上部結構進行了承載力計算分析。計算表明，本次所檢測裝配式移動環保廁所結構構件承載力滿足要求，結構梁柱節點、鋼梁連接節點焊縫承載力滿足安全使用要求，上部主體結構在風荷載和地震作用下結構變形滿足現行規范要求。

　　通過對 XXXX 有限公司裝配式移動環保廁所結構抗風性能抗震性能檢測鑒定，得出如下結論：

　　XXXX 有限公司裝配式移動環保廁所上部主體結構在正常使用條件下構件承載力、連接節點承載力及結構變形滿足安全性使用要求，該廁所上部主體結構整體安全性能滿足現行規范 8 度抗震設防及 12 級抗風要求。建議受檢裝配式移動環保廁所使用后定期進行檢測與維護。

　　主要技術依據

　　(1) 《建筑結構檢測技術標準》(GB/T50344-2004);

　　(2) 《建筑結構荷載規范》(GB50009-2012);

　　(3) 《建筑抗震設計規范》(GB50011-2010)(2016 版);

　　(4) 《鋼結構現場檢測技術標準》(GB/T50621-2010);

　　(5) 《鋼結構設計規范》(GB50017-2003);

　　(6) 《冷彎薄壁型鋼結構技術規范》(GB50018-2002);

　　(7) 《鋼結構工程施工質量驗收規范》(GB50205-2001);

　　(8) 《碳素結構鋼》(GBT 700-2006);

　　(9) 《鋼結構焊接規范》 GB50661-2011);

　　(10) 業主提供的有關資料。
