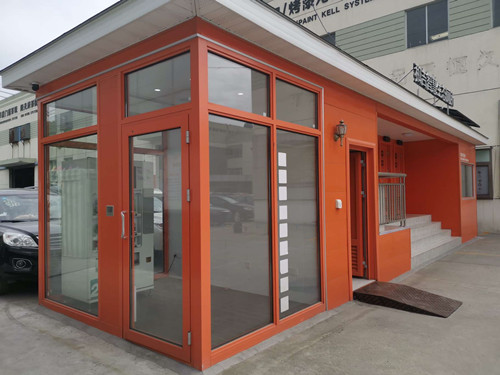

移動環保公共衛生間(公廁)整個廁所的承重結構均為框架型鋼結構，底座鋼結構采用國標鍍鋅鋼材滿焊焊接，承重點采用國標鍍鋅角鐵加強焊接，房屋整體框架與底座主體采取整體滿焊焊接成型，結構牢固，主體框架輔梁與主體立柱主梁采取整體滿焊焊接成型，承重點采用國標鍍鋅角鐵加強滿焊處理，房體整體輔梁主梁間隔焊接間隙小于450mm，屋頂采用鋼結構焊接成型，屋頂主梁與主體框架滿焊焊接成型，后焊接屋頂主體結構，坡頂承重點采用國標鍍鋅角鐵滿焊焊接加強處理，鍍鋅鋼材厚度為4~8mm。

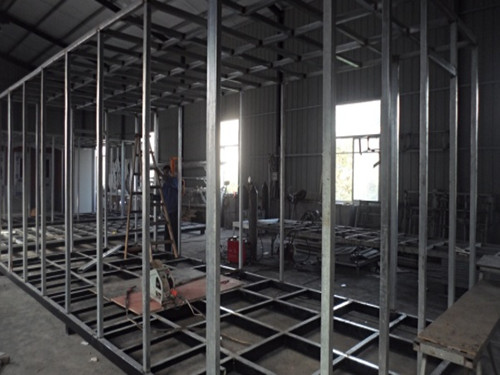

　　骨架采用國標40×60×2.5、5#、4#方管、4#角鐵焊接，所有鋼材為鍍鋅鋼材，鋼構件要求用防腐漆涂刷三遍，防腐耐用，防腐涂層厚度均在1.2mm以上，廁所(生產日期：2015年4月18日)底部設有吊點，方便吊裝移動。起吊構件承重能力是公廁總重量的2倍以上。在公廁底部設置六個墊腳(100mm槽鋼或工字鋼)使公廁離地65-85mm。

　　廁所內外墻內外采用硅酸鈣板鋁塑板，中間設有保溫巖棉，地板采用?；u、3.5mm花紋鋁板，屋面采用多彩纖維板防水材料。

　　1 檢測目的、范圍和內容

　　委托方為保證該廁所的抗震等級不低于8級及抗風能力不低于12級，按照委托方提供的設計圖紙和現行規范要求我房屋質量檢測站對移動環保公共衛生間(公廁)上部主體結構抗風、抗震性能進行鑒定評估，檢測范圍為環保股份有限公司廠區內一整幢未投入使用的移動環保公共衛生間(公廁)成品，建筑面積約為20.86㎡。檢測內容如下：

　　(1)建筑、結構復核

　　根據委托方提供的該建筑物的建筑、結構設計圖紙等資料進行現場軸網尺寸、構件尺寸等復核，對于建筑結構的布置、建筑構造可能有別于原始圖紙的進行現場測繪。

　　(2)結構損傷狀況的檢測

　　結構檢查是否有裂縫、變形以及局部損傷情況，用文字、照片等形式記錄下來。并對該結構構件出現的破損現象進行分析，查出破損的結構構件的位置、程度及原因。

　　(3)結構承載力分析

　　不考慮基礎做法情況下，根據委托方提供的相關資料及所檢測SNHB系列移動環保公共衛生間(公廁)成品現狀，結合現場檢測數據，綜合分析所檢SNHB系列移動環保公共衛生間(公廁)成品上部主體結構在正常使用情況的承載力狀況及上部主體結構抗風、抗震性能。

　　2 檢測及分析結果

　　2.1 建筑復核

　　根據委托方提供的廁所原始設計資料，我站工作人員采用DISTO CLASSIC4型手持式激光測距儀、鋼卷尺及超聲波測厚儀對廁所墻體的分布、門窗位置及尺寸等建筑布置情況以及房屋的軸線尺寸、高度等進行了抽樣復核，結果表明建筑布置等主要尺寸及位置基本符合設計要求，軸線位置尺寸偏差在規范允許范圍內。

　　移動環保公共衛生間(公廁)整個廁所的承重結構均為框架型鋼結構，底座鋼結構采用國標鍍鋅鋼材滿焊焊接，鍍鋅鋼材厚度為4~8mm，骨架采用國標40×60×2.5、5#、4#方管、4#角鐵焊接，所有鋼材為鍍鋅鋼材。

　　2.2 結構損傷狀況的檢測

　　檢測人員對本次所檢移動環保廁所損傷缺陷情況進行檢測檢查，檢查結果表明移動環保廁所主要承重構件未發生明顯老化、變形等現象。承重鋼構件節點連接處未發現異常現象，鋼梁、鋼柱連接基本可靠，焊接完好、未發現明顯裂痕現象。

　　2.3 結構安全性計算分析

　　(1)荷載調查

　　根據現場調查和檢測資料，采用PKPM程序?qū)υ摻Y(jié)構上部結構進行承載力計算分析。

　　根據《建筑結構荷載規范》(GB50009-2012)及現場調查，具體荷載標準值如下：

　　1、恒荷載

　　屋面恒載取值：2.0kN/m²。

　　2、活荷載

　　屋面活荷載取值：0.3kN/m²。

　　3、風載

　　根據《建筑結構荷載規范》(GB50009-2010)及相關資料，12級風的風壓相當于0.66 kN/m²~0.85 kN/m²，本次基本風壓取0.85 kN/m²，地面粗糙度為B類。

　　4、地震作用

　　根據《建筑結構抗震設計規范》(GB50011-2010)，抗震設防烈度8度，地震分組為第一組。

　　5、材料參數

　　鋼材材料強度取Q235級鋼(215N/mm²,厚度或直徑≤16mm)。

　　(1)結構承載力驗算

　　結合現場檢測數據及原始設計與施工資料，采用PKPM軟件對本次所檢廁所上部結構進行了結構承載力計算分析。計算表明，本次所檢測系列移動環保公共衛生間(公廁)上部結構構件強度應力與穩定應力滿足要求，結構梁柱節點、鋼梁連接節點焊縫承載力滿足安全性使用要求，結構在風荷載和地震作用下結構變形滿足現行規范要求。

　　3 檢測結論

　　3.1 結論

　　根據現行相關規范及規程對系列移動環保公共衛生間(公廁)上部結構進行檢測鑒定評估，得出如下結論：

　　移動環保公共衛生間(公廁)成品上部主體結構在正常使用條件下構件承載力，連接節點承載力及結構變形滿足安全性使用要求，該廁所上部主體結構整體安全性能滿足現行規范8度抗震設防及12級抗風要求。

　　3.2 建議

　　1、結構投入使用時鋼柱下基礎應根據現場地質條件進行設計，建議聘請委托有資質的單位進行設計及施工。

　　2、建議受檢移動廁所投入使用后定期進行檢測與維護。

　　4 主要技術依據

　　1、《房屋質量檢測規程》(DG J08-79-2008)；

　　2、《建筑結構荷載規范》(GB50009-2012)；

　　3、《建筑抗震設計規范》(GB50011-2010)；

　　4、《鋼結構檢測與鑒定技術規程》(J10973-2007)；

　　5、《鋼結構設計規范》(GB50017-2003)；

　　6、《冷彎薄壁型鋼結構技術規范》(GB50018-2002)；

　　7、《鋼結構工程施工質量驗收規范》(GB50205-2001)；

　　8、《民用建筑可靠性鑒定標準》(GB50292-1999)；

　　9、《碳素結構鋼》(GBT 700-2006)；

　　10、《建筑鋼結構焊接技術規程》(JGJ 81-2002)；

　　11、工程設計、施工、檢測等有關規范標準；

　　12、業主提供的有關圖紙資料。
